Воздушные клапаны вентиляции – описание и разновидности

Приточно-вытяжная вентиляция должна выполнять свои функции в любой период года и любую погоду, то есть обеспечивать достаточное поступление чистого воздуха и удаление отработанного. Большую роль в эффективном воздухообмене играет обратный клапан на вентиляцию. Такое приспособление часто используют в системе вентиляции природного и принудительного типа.

Причины возникновения обратной тяги

Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений. Чаще этому подвергаются верхние этажи. Так как каналы кухни и ванной комнаты соединены, то установленный в вашей же квартире вентилятор в ванной комнате спровоцирует обратную тягу в сторону кухни.

Проблема обратной тяги

В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.

Обратный вентиляционный клапан

Кандидат наук, бессменный эксперт сайта, реальный, а не абстрактный (в отличие от прочих ресурсов) человек.

Неприятным сюрпризом для хозяев жилья является появление неприятных запахов на кухне, в ванной комнате, туалете, а затем и по всей квартире. Практически сразу устанавливаются причинно-следственные связи: из-за возникновения обратной тяги несет из вентиляционной отдушины, подсоединенной к вентиляционному каналу — элементу естественной вентиляции квартиры или дома.

Многие жильцы проблему решают просто: заклеивают вентиляционные окошки или ставят механические заглушки, которые открываются по мере необходимости: началась готовка на кухне — устройство открылось, завершилась — закрылось. Способ работает, позволяя удалять появляющиеся запахи. Но в таком случае обитателей квартир ожидает еще больший сюрприз: во всех помещениях появляется спертый, переувлажненный воздух. Как следствие, у членов семьи появляются проблемы с органами дыхания, а на стенах в разных местах начинает бурно расти плесень и грибок.

Решение проблемы совершенно другое: нужно перекрыть путь воздушным потокам из вытяжки, сохранив свободный выход воздуха из всех комнат жилого помещения. Задачу решает установка обратного клапана на вентиляцию. Способ не требует внесения изменений в существующую схему воздухообмена или значительных денежных трат.

Для получения позитивного результата нужно знать, как работает обратный клапан вентиляции, его конструктивные особенности, плюсы и минусы, особенности монтажа.

Редакция портала StroyGuru подготовила материал с фото и видеоматериалами, объясняющими принципы работы клапана обратной тяги для вентиляции и способы его монтажа с пошаговой инструкцией. Кроме этого детально рассмотрено, как сделать обратный клапан для вентиляции самостоятельно.

Прежде чем познакомимся с нехитрым устройством поближе, выясним принцип организации воздухообмена в квартирах, что позволит понять причины возникновения обратной тяги и способы борьбы с ней.

Принцип работы и внутреннее устройство

Назначение обратного клапана: регулировать и быть заслонкой от обратного воздушного потока. Принцип работы обратного клапана таков: створки, висящие на центральной или нескольких параллельных осях, поднимаются под напором воздушного потока только в одном направлении, а при затишье лепестки (ламели) опускаются под собственным весом или с помощью пружин, препятствуя обратному движению.

Работа обратного клапана

Помимо остановки обратного потока у клапана еще есть функция регулирования объема проводимого воздуха, когда путем поворота заслонки на определенный угол изменяется сечение воздуховода. Устройства бывают двухпозиционные, где только две позиции «открыто» — «закрыто» и многопозиционными, когда могут регулироваться на изменение пропускной способности.

Инструкция по установке

Чтобы установить обратный клапан для вентиляции своими руками, потребуются:

• сам клапан;
• дюбеля с саморезами;
• электродрель;
• перфоратор;
• силиконовый герметик.

Правильный порядок работ:

• проверяется комплектация (перечень приведен на вкладыше), хотя это лучше всего сделать в процессе покупки;
• вентилятор, если стоит, демонтируется;
• новый вентилятор устанавливается на место;
• на стене делаются отметки под крепеж;
• перфоратором в стене вырубается штроба под электропроводку. Канал можно заменить пластиковым коробом или ретро-проводкой, которая, с одной стороны, смотрится эффектно, с другой, стоит дорого, и провести разводку электропроводов непосредственно по стене;
• электродрелью или перфоратором высверлить отверстия под дюбеля;
• вентилятор вставляется в воздуховод и фиксируется саморезами;
• подключается проводка;
• соединение вентилятора со стеной герметизируется силиконовым герметиком (в некоторых наборах для этих целей предусмотрена уплотнительная резинка);
• проверяется работа вентилятора;
• на входе вентилятора устанавливаются вначале сетка, а затем проводится установка обратного клапана на вентиляцию. Если он гравитационный, проверяется горизонт оси заслонки — при отклонении лепесток может не закрываться;
• тестируется работа системы в целом;
• монтируется декоративная крышка.

Для установки клапанов на точках забора при естественной тяге инструкции не нужны. Там все предельно просто. Ход работ описывается в инструкции, напечатанной на вкладыше.

Разновидности и типы

Рассмотрим технические характеристики и виды обратных клапанов по нескольким категориям:

• Исходя из формы можно выделить три вида: круглые; прямоугольные или же квадратные. Применяют такие размеры, которые подходят конкретному воздуховоду. В быту, для дома, квартиры, ванной санузла, используют круглые клапаны с диаметром 100-125 мм, для вентиляции на производствах подходят с диаметром от 125 мм до 1000 мм. Длина прямоугольных клапанов колеблется от 7мм до 72 мм, а ширина (высота) – от 100мм до 1000 мм.
• Материалом изготовления может быть металл (оцинкованная сталь, сплав алюминия) либо пластик. Более распространены изделия из пластмассы, так как они меньше производят шума при открывании и закрывании лопастей.

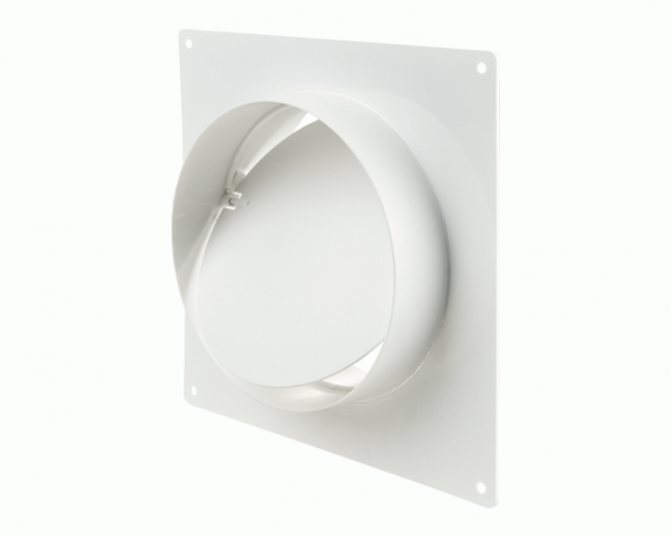

  Из-за своей легкости они больше применяются в быту, где воздушный напор не очень большой.

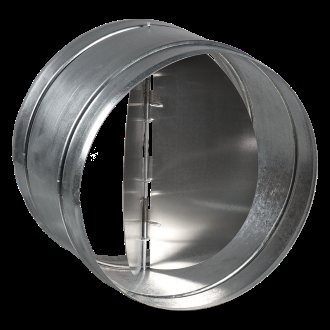

  Конструкции из металла свойственны промышленным моделям. Они тяжелее пластиковых и закрываются под силой собственного веса. Они более надежны и устойчивы к агрессивной среде, относятся к взрывозащищенной категории. Но есть и недостатки: металлические подвергаются коррозии, а на оцинкованных заслонках собирается конденсат.

• Способ монтажа бывает горизонтальным и вертикальным. Устанавливается тем или иным способом исходя из технических данных клапана и соответствующей конструкцией воздуховода приточной или вытяжной вентиляции.
• Управление может быть ручным или электрическим. Клапан с ручным управлением настраивается вручную рычагом или задвижкой, а у круглых — вентилем. Такие приспособления применяются в естественной приточной или вытяжной вентиляции. Электрический клапан задействован в схеме с механическими устройствами (вентиляторы, вытяжки) и управляет объемом проходящего потока воздуха автоматически (сенсорами положения заслонки).
• Можно поделить все разновидности клапанов на две группы: подогреваемые (с электроприводом) и без подогрева. Преимущества подогреваемого клапана в том, что он не обледеневает в холода и не накапливает конденсат. Без подогрева годится только для использования внутри дома воздуховода.
• По типу конструкции существуют такие разновидности: мембранный; лепестковый; бабочка; решетка.
• В мембранном типе установлена очень тонкая заслонка, способная отклонятся от малейшего воздушного движения и возвращаться к решетке при изменении воздушного направления. Лучше подходит для природной вентиляции.

  Клапан мембранного типа

  Простейший мембранный клапан можно изготовить самостоятельно, закрепив за вентиляционной решеткой лавсановую пленку, вырезанную в виде одной или двух шторок.

• В однолепестковом обратном клапане имеется жесткая заслонка, свободно прикрепленная к оси сечения и поворачивающаяся от напора воздушных масс, пропуская их в одном направлении, блокируя возврат из канала. Открывание пластины в клапане с электроприводом связано с работой механического устройства: при отключении вентилятора клапан закрывается. Проходное сечение (угол открывания заслонки) изменяется от силы подачи воздуха.

  Однолепестковая конструкция

  В клапанах без механического побуждения изменять объем проходящего воздуха можно вручную, изменяя угол открывания заслонки. Устанавливать можно только в горизонтальном положении. Его примером служит приточный клапан, встраиваемый в стену.

• Устройство и принцип его работы «бабочки». Бывает и двулепестковый обратный клапан бабочка. Принципом работы он не отличается от клапана с одним лепестком, а разница в конструкции в количестве лепестков (створок) на центральной оси сечения которые складываются вместе под напором потока воздуха, нагнетаемого вентилятором, как крылья бабочки и открывают доступ к вентиляционной шахте.

  Тип клапана — бабочка

  При отключении механических устройств, створки, оснащенные противовесами или пружинными фиксаторами, возвращаются в первоначальное положение, перекрывая все сечение канала. Устройства-бабочки устанавливают на выходе внутри шахты с диаметром сечения от 315 мм. Недостатком является то, что низкие температуры отрицательно влияют на работу лопастей, обычно металлических. Последнее время их оснащают уплотнителями из каучука для утепления и уменьшения шума работы лопастей. Бабочки устанавливаются как горизонтально, так и вертикально.

• Инерционная решетка. Также повсеместно используются решетки с обратным клапаном, их еще называют жалюзи. В такой конструкции используется лепестковый метод. Это рама с несколькими, горизонтально расположенными, осями, на которых параллельно на петлях висят жалюзи (ламели). Они свободно поднимаются, меняя угол наклона от силы воздушного давления, только в определенном направлении, и опускаются при остановке вентилятора от силы собственного веса. Такие решетки ставят в основном на выходе вентканалов (снаружи) и имеют всевозможное дизайнерское оформление и размеры. Бывают накладные и встраиваемые в вентиляционную шахту.

  Гравитационная решетка — разновидность обратного клапана

  Гравитационная решетка устанавливается только при горизонтально движущемся воздухе. Для поднятия жалюзи требуется воздушный поток большой мощности, поэтому она применяется только в вентиляции принудительного типа.

Выбор места установки

Выбрать место установки обратного клапана правильно, можно только при соблюдении ряда требований:

• при заборе отработанного воздуха в одном месте, независимо от того, соединено оно с шахтой или выходит на улицу, достаточно поставить на входе один клапан;
• при разветвленной системе вытяжной вентиляции — имеется несколько самостоятельных вытяжек или окон одного канала — поступают так: на каждую точку забора устанавливается обратный клапан. Такое техническое решение предотвращает перенаправление потоков воздуха, особенно при наличии активной вытяжки на кухне. Для подстраховки в частных домах и коттеджах ставят дополнительный обратный клапан на выходе — предотвращает опрокидывание тяги при сильном ветре;

• в квартирах обратный клапан устанавливается на стену, в коттеджах допускается установка на потолок. Такие требования объясняются необходимостью регулярного обслуживания устройства — заслонка должна легко открываться/закрываться, а жировой налет с пылью мешают;
• ставить на приточно-вытяжную вентиляцию обратный клапан лучше в квартире, исключая малейшую вероятность замерзания заслонки.

Наличие разных схем вентиляции не позволяет в данной статье более подробно рассмотреть вопросы размещения обратного клапана на кухне, ванной комнате, туалете. Для этого требуется отдельный материал.

Применение обратного клапана

Вентиляция естественного типа

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Применение в случае принудительной системы

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Тройник с обратным клапаном и его применение

Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

Примерная схема вытяжной вентиляции с обратным клапаном

По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.

Рекомендации по выбору

В продаже можно встретить столько типов, видов и разновидностей клапанов, что можно встать в ступор: что купить? Определиться поможет знание критериев выбора:

• по форме и размерам устройство должно свободно входить в имеющееся вентиляционное отверстие (канал). Поэтому, перед походом в торговую точку необходимо провести соответствующие измерения вытяжки: определить диаметр, если канал круглый, и ширину с высотой, если прямоугольный или квадратный;
• материалу, из которого изготовлены приборы. Для бытовых нужд оптимальный вариант — пластик. Металл покупается только в двух случаях: стоит мембрана или заслонка с электроприводом или ручным управлением;
• для естественной вытяжной вентиляции нужны заслонки, открывающиеся под слабым напором воздуха: мембранные или гравитационные с одним лепестком;
• при слабой тяге эффективный воздухообмен возможен только при наличии принудительной вентиляции. Вентилятор можно поставить, как на приток — избыточное давление в частном доме или квартире будет стравливаться в вытяжной короб, так и на вытяжку. Но при втором варианте нужно, во-первых, в обязательном порядке поставить на других вытяжных окнах запорные клапаны, во-вторых, уточнить у управляющей компании возможности шахты, чтобы не создать избыточный объем воздушного потока — окажется в квартирах, расположенных выше. Например, если установить обратный клапан с электроприводом для вентиляции на кухне, то возрастает вероятность попадания в туалет и ванную комнату обратного потока не только с вентиляционной шахты, но и отработанного кухонного воздуха собственной квартиры;
• пропускная способность клапана (обозначается Kvs, измеряется м 3 /час) должна быть:

1. для кухни — 60-90 м 3 /час;
2. ванной комнаты — 25 м 3 /час;
3. туалета — 25 м 3 /час;
4. совмещенного санузла — 50 м 3 /час. Данные по объему пропускаемого воздуха при естественной тяге указываются в паспорте.

• место установки — многие устройства в условиях отрицательных температур не работают, например, «бабочки».

Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

• Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
• Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
• Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10. Существуют готовые модели в комплекте вентилятора с клапаном.
• Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек. Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
• По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов. Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Правила размещения и монтажа своими руками

Первоначально определяем места установки обратных клапанов в схеме вентиляции. Рассмотрим пример монтажа в вентиляционной шахте за вентилятором.

1. Отключаем вытяжку от электропитания и демонтируем.
2. В проем воздуховода вставляем клапан и отмечаем на нем места крепления. Вынимаем его и сверлим по намеченным отверстиям.
3. Опять вставляем устройство в канал и аналогично делаем разметку на стене, затем, вынув клапан, сверлим отверстия в бетонном проеме с помощью шлямбура.
4. В бетон забиваем дюбели и прикручиваем устройство.
5. Зазоры по краям тщательно замазываем силиконовым герметиком, чтобы не допускать утечки воздуха и ослабления мощности потока.
6. В завершение устанавливаем вытяжку на место.

Последнее время в ассортименте появились обратные клапаны, которые можно установить перед вентилятором — накладные. Их крепление не так хлопотно – не требует демонтажа вентилятора. Решетка с обратным клапаном устанавливается перед входом в вентиляционный канал или на выходе из него. Её легко можно установить своими руками, прикрепив к проему на вентиляцию, используя саморезы или «жидкие» гвозди.

На выходе вентиляционной шахты применим клапан одностворчатый гравитационного действия и двустворчатый с использованием пружин совместно с мощным вентилятором.

Вентиляционные системы, их виды и назначение

Необходимость вентилирования жилых и хозяйственных или целевых помещений обусловлена важностью создания комфортных условий для человека.

Переувлажнение или осушение пространства, неприятные запахи и высокая концентрация пыли могут привести к развитию разных заболеваний, поэтому устанавливаются разные системы очистки воздуха:

• общеобменная. Естественная вентиляция, обеспеченная физическим процессом воздухообмена, протекающим благодаря разнице давления воздуха, находящегося снаружи и внутри постройки;
• принудительная. Обеспечивается работой оборудования приточного, вытяжного или приточно-вытяжного типа, что усиливает функционирование обустроенного общеобменного воздухообмена.

Эффективный обратный клапан в системе вентиляции обеспечивает нейтрализацию возникновения такого эффекта как обратная тяга.

Это достаточно неприятное явление становится следствием разных причин, а ее следствием выступает возврат через вентиляционные шахты загрязненной и отработанной газовоздушной смеси.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно. Ход работ:

1. Снимаем вентиляционную решетку.
2. На тонком картоне делаем ее выкройку и вырезаем.
3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
5. На скотч прикрепляем эти створки к картонной раме по бокам.
6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Разновидности клапанов

По конструкции клапаны могут быть:

• Одностворчатые. Эффективный, но менее распространенный вариант. Во время движения воздушного потока оказывается давление на створку клапана, отчего он открывается и выпускает лишние запахи. Когда движения нет, то под воздействием обратной тяги створка закрывается. Это предотвращает проникновение нежелательных запахов внутрь помещения. Если человек использует вентиляцию естественного типа, такой вариант наиболее предпочтителен.
• Клапан типа «Бабочка» (двустворчатый). Наиболее распространенная модель, которая оснащается двумя шторками. Они открываются из-за сильного воздействия воздуха и закрываются, когда никакого движения нет. Все работает автоматически без участия пользователя.
• Жалюзи. Принцип работ этого устройства такой же, как у первого варианта. Единственное отличие – габариты. Поэтому его устанавливают на крупных производственных предприятиях или в больших домах.
• Конструкция мембранного типа. Принцип действия прибора основан на изменении положения пластины из-за влияния воздушного потока. Оборудование получило широкое применение в местах с естественной вентиляцией, так как здесь не требуется оказывать сильное воздействие на главный элемент.

Это не единственные отличия, также существуют модели:

• С ручным управлением, прибор устанавливается на крупных предприятиях, где присутствует высокое движение воздуха. Автоматические изделия срабатывают без участия пользователя, этот вариант больше подойдет для установки дома.
• Различаются по способу монтажа. Встречаются горизонтальные и вертикальные варианты.
• Встречаются круглые и прямоугольные изделия. Чтобы выбрать правильный вариант, важно понимать, что форма полностью зависит от особенностей размера сечения воздушного канала.
• Также учитывается пропускная способность. Здесь все зависит от объема воздуха, который проходит через клапан.
• Последнее различие – материал изготовления. Пластиковые подойдут для установки в домах и квартирах, так как они издают меньше шума при работе. Для офисных зданий и производственных предприятий рекомендуется устанавливать металлические изделия. Они более габаритны и обладают высокой пропускной способностью.

Клапаны естественного притока

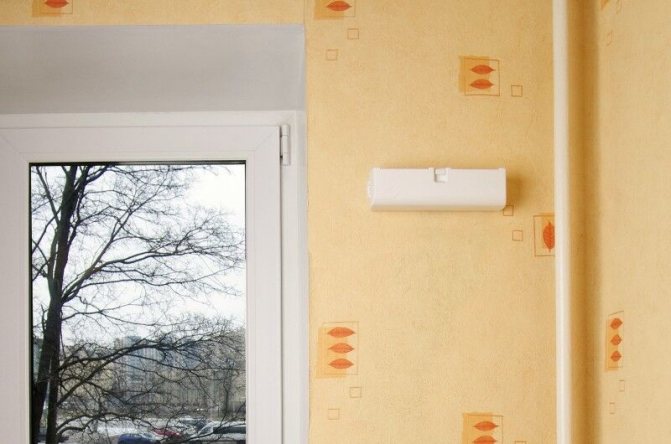

Устройство стенового проветривателя рассмотрим на примере довольно популярного изделия КИВ-125 от бренда KIV. Похожие клапаны производят , «Домвент», Aereco. Конструкция бытового прибора включает следующие элементы:

• воздуховод – ПВХ труба диаметром 125 мм длиной до 1 м, внутри – теплоизоляционная звукопоглощающая вставка;
• наружная приточная решетка с козырьком дождеотбойника и сеткой от насекомых;
• кольцо уплотнительное силиконовое для заделки внутрь стены;
• двойная пружинная заслонка, регулирующая количество поступающего воздуха;
• воздушный фильтр грубой очистки класса G3–G4;
• механический привод управления заслонками;
• дополнительное утепление, крышка внутреннего оголовка.

Справка. Украинский бренд «Вентс» предлагает изделия с телескопическим воздуховодом. Труба раздвигается до требуемой длины, а не обрезается под толщину стены. Приточное устройство заделывается во внешнюю стену, снаружи видна только решетка, изнутри – оголовок с рукояткой настройки. Принцип действия простой: воздух с улицы поступает в трубу, очищается фильтром и выходит сквозь щели оголовка. Особенности работы клапана:

• воздушный поток рассеивается вдоль стены по направлению к потолку;
• уличные шумы поглощаются теплоизоляционной вставкой;
• лепестки заслонок могут перекрывать сечение воздуховода на 100%;
• регулировка производится рукояткой либо специальным шнуром, когда прибор установлен под потолком.

Внутри корпуса клапанов серии КИВ и КПВ стоят 2 заслонки, открывающиеся поворотом ручки-регулятора

Уточнение. Воздушный поток на клапанах других брендов может регулироваться с помощью пластикового шибера или диафрагмы.

Производительность изделия целиком зависит от силы тяги в вытяжной шахте, при разрежении 10 Па в комнату поступает примерно 55 м³ воздуха за 1 час. Но проветриватель способен пропустить и больший объем воздуха. Например, вы включили кухонную вытяжку, которая легко «протянет» через клапан 150 м³/ч.

Преимущества стеновых проветривателей:

• энергонезависимость;
• надежность, частота обслуживания – 1 раз в год (очистка фильтра);
• доступная стоимость изделия;
• совместимость с любыми вентиляционными системами – естественной, механической, комбинированной.

В противовес многочисленным достоинствам пассивный клапан приточной вентиляции имеет 2 значимых недостатка: подает холодный воздух плюс иногда обмерзает при низких температурах. Правда, иней появляется от избытка влаги (конденсата), оставшейся в помещении по разным причинам. Указанный нюанс мы рассмотрим ниже, в инструкции по монтажу проветривателя своими руками.

Переточные элементы вентиляции

Межкомнатная дверь с плотными притворами без вентиляционного зазора (или решеток) нарушает воздухообмен внутри квартиры. Если перекрыть потоки, движущиеся из жилых комнат к вытяжным шахтам кухни и ванной, вентиляция в доме перестанет функционировать.

Схема и место установки переточного элемента вентиляции

Герметичную дверь между помещениями необязательно дорабатывать – ставить решетки либо подрезать полотно. Достаточно встроить в перегородку приточно-вытяжной клапан такой конструкции:

• 2 декоративных плафона под отверстие Ø125–160 мм;
• полая цилиндрическая вставка из шумоизоляционного материала длиной 15 см;
• 2 монтажных кольца + стяжной болт.

Замечание. Переточные клапаны делаются только под перегородки толщиной до 150 мм – полкирпича плюс отделка. На более толстую стену придется изготавливать самодельное крепление.

Сборка приточно-вытяжного устройства предельно проста: в готовое отверстие вставляется звукоизоляция, потом к торцам крепятся кольца и стягиваются между собой болтом. Сверху устанавливаются плафоны, препятствующие проникновению света из одного помещения в другое. Подробнее о принципе работы клапана смотрите на видео:

Приточно-вытяжные клапаны с рекуперацией тепла

Случаются ситуации, когда в частном доме изначально отсутствуют вытяжные вентканалы. Квартирная вентиляция тоже бывает неэффективной – тяга в шахтах верхних этажей довольно слабая. Проблема решается установкой приточно-вытяжных агрегатов реверсивного типа.

Конструктивно установка близка к проветривателю, только внутри трубы расположен осевой вентилятор и керамический аккумулятор тепла, изображенный на фото. Стеновой реверсивный клапан может функционировать в 3 режимах:

1. Только приток + фильтрация наружного воздуха.
2. Только вытяжка из комнаты на улицу.
3. Теплоутилизация – комбинированный режим, приток и вытяжка работает поочередно.

Главный элемент агрегата – теплоаккумулятор из керамики, установленный внутри воздушного канала Третий режим является основным. Алгоритм такой: в течение 70 секунд вентилятор гонит воздух из помещения наружу сквозь керамический теплообменник. Потом срабатывает реверс – вентилятор начинает дуть в обратном направлении, затягивает уличный воздух, по пути нагреваемый аккумулятором. Спустя 70 сек цикл повторяется.

Справка. Изменение направления потока на 180° производители реализуют 2 способами: переключением вращения крыльчатки в обратную сторону либо разворотом самого вентилятора дополнительным сервоприводом.

Плюсы от эксплуатации клапана-рекуператора:

• не нужно строить вытяжные каналы из кирпича, пластиковых или оцинкованных труб;
• в комнаты идет подогретый воздух;
• летом эффективность работы вентиляции не ухудшается;
• энергосбережение – агрегат возвращает часть тепла, затраченного системой отопления на нагрев вентиляционного воздуха;

  Керамический теплообменник-рекуператор одинаково хорошо накапливает тепло и холод

• аналогичным образом агрегат экономит холод, произведенный летом кондиционером;
• регулировка количества и температуры подаваемого воздуха;
• выбор модели с нужной производительностью от 25 до 70 м³/ч.

Неприятный минус приточного клапана с рекуперацией – высокая цена. Судя по отзывам, именно этот фактор мешает большинству пользователей купить данный агрегат. Заметьте, для полноценной вентиляции понадобится несколько бытовых приборов – по одному в каждое жилое помещение.

Прочие недостатки особой роли не играют, даже высокий уровень шума. Больше информации о приточном агрегате с регенерацией тепла вы узнаете из видеосюжета:

Вентиляция в квартире или доме

Воздухообмен в квартире или доме с одной стороны должен соответствовать нормам, установленным для жилых объектов, а с другой – подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном конкретном направлении.

Нормативы и положения

Основной документ, на который нужно ориентироваться при проектировании вентиляции как в квартире, так и в частном доме – СП 54.13330.2016. Это актуализированная редакция СНиП 31-01-2003 ” Здания жилые многоквартирные”. Схема движения воздуха по жилому объекту любой планировки должна быть составлена, исходя из положений пп. 9.6 и 9.7 этого свода правил.

В таблице 9.1 установлены нормы воздухообмена для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости обязаны строго следовать этим параметрам.

Приток уличного воздуха должен происходить в жилых комнатах и кухне, а отток – из кухни, ванной и технических помещений

Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

• Влажность, которую можно измерить гигрометром. Перенасыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтеков на окнах.
• Углекислый газ, концентрацию которого можно измерить газоанализатором. Без прибора недостаток кислорода можно хорошо почувствовать сразу при входе в помещение с улицы.

Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, среди которых площадь, этажность, расположение комнат и технических помещений.

Система вентиляции газовой котельной автономна. По требованиям техники безопасности ее нельзя каким-либо образом совмещать с воздухооборотом внутри дома

Таким образом, в любом жилье существуют точки притока и удаления воздуха, причем недопустима ситуация, когда через приточное отверстие происходит отток, а через вентиляционную шахту – поступление воздушной массы.

Это приводит к нарушению санитарно-гигиенических, противопожарных и иных норм и может серьезно ухудшить условия проживания.

Искусственный и естественный воздухообмен

Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

• Кухня. При готовке блюд может возникнуть интенсивное испарение. Чтобы оно не распространилось по кухне и далее по другим помещениям, над плитой устанавливают вытяжку. Ее работа позволяет направить загрязненный воздух сразу в вентиляционную шахту.
• Ванная. При принятии душа происходит насыщение воздуха водяным паром. Для его быстрого удаления включают вентиляционную установку, так как иначе появление плесневого грибка или отслоение пластика и плитки будет происходить значительно интенсивнее.
• Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускают вентиляторы или вытяжки, которые располагают поблизости от источника загрязнения.

Включение принудительной вентиляции носит временный характер, так как она потребляет много электроэнергии и создает шум при работе.

Мощная вытяжка способна забирать весь воздух над плитой, однако в выключенном состоянии она совсем не пропускает воздух в вентиляционный канал

После внедрения устройств для принудительной вентиляции возникает проблема с естественной циркуляцией воздуха через возникшее препятствие. Если обыкновенный лопастной вентилятор еще как-то пропускает воздушный поток, то вытяжки, как правило, минимизируют проход до недопустимо низких показателей.

Остановка естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет возникать повышенная влажность и зимой “потекут” окна. Но еще хуже то, что будет нарушено движение воздуха по дому, что скажется на всех комнатах.

Установка вытяжки может иметь еще одно негативное последствие, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону сохранения баланса: в любой момент времени количество поступающего и выходящего воздуха одинаково.

Из этого следует, что увеличение напора в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность реверса потока.

Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно образования реверса

Для решения обеих проблем устанавливают обратный клапан. С учетом того, что современные воздуховоды для жилых помещений имеют стандартные габариты, самостоятельный монтаж такого элемента не представляет большой сложности.
