Группа безопасности для отопления: подробная инструкция по выбору, монтажу и подключению к котлу и системе, сбору своими руками, принцип работы и цены

Устройство блока безопасности

Главные основания для сбоя в работе котельной системы закрытого типа – повышенное давление или чрезмерное заполнение трубопровода теплоносителем, т. е. водой. Теплообменник котла — первый прибор, реагирующий на такие отклонения, поэтому он и выходит из строя.

Почему может произойти авария?

Чтобы не допустить подобных сбоев в системе обогрева, используется блок безопасности. С его помощью достигается необходимое давление теплового носителя в котле, трубопроводе и батареях.

В момент преизбыточной величины давления производится сбрасывание излишков разогретого теплового носителя. Возникающие аварийные ситуации, такие как перегрев водонагревательного котла, — приводят к возрастанию давления в магистрали. Этот процесс становится следствием превышения температурной нормы теплового носителя.

При разогреве жидкость имеет свойство расширяться, на что отопительная система закрытого типа не рассчитана — в качестве дополнительного резерва в ее контур включают расширительный бачок. Однако его объем тоже ограничен.

Любая система отопления находится под давлением. Для малоэтажных строений корректно установленные приборы, обеспечивающие теплоносителем, при прохождении нагревающего и охлаждающего циклов создают давление в 1-2 бара

Последствием увеличенного давления становится выход из строя элементов котла или разрыв магистрали. Чтобы контролировать давление и при наступлении потенциально опасной ситуации отрегулировать его до оптимального значения понадобится монтируемая группа безопасности.

Конструктивно устройство сформировано из следующих модулей: автоматический воздухоотводчик, манометр и предохранительный клапан. Все эти приборы вмонтированы в стальной оцинкованный корпус с резьбовыми разъемами, с теплоизоляцией или без нее.

Автоматический отводчик воздуха

В большинстве случаев автоматический воздушный клапан для системы безопасности изготавливается из латуни.

Пузырьки воздуха в отопительной системе появляются из-за таких факторов:

• первоначальное заполнение отопительной магистрали жидкостью;
• монтаж некачественных или износ резиновых уплотнений;
• засор коррозийным налетом внутри трубопровода;
• подпитка водой;
• некорректное произведение монтажа или введение в эксплуатацию системы отопления и др.

Вода, поступающая в контур отопления, содержит много кислорода, который посредством нагревания начинает расширяться, образуя воздушные пробки. За счет их формирования повышается давление, а скорость циркуляции теплоносителя замедляется.

Автоматический тип воздухоотводчика имеет специальную конструкцию воздушной камеры: частицы грязи не могут попасть внутрь, а за счет большого объема воздушной камеры устраняется проблема блокировки воздухоотводного канала

Чтобы этого не случалось, целесообразно устанавливать автоматический прибор по сбросу воздуха, отличающийся удобством при эксплуатации — он не нуждается в регулировке с участием человека.

Принцип действия приспособления полностью зависит от особенностей конструкции. Автоматическое устройство состоит из канала и клапана. Второй элемент отвечает за отвод излишков воздуха. Если в трубопроводе нет лишнего давления, поплавок располагается в поднятом состоянии, а игольчатый клапан в позиции «закрыто».

В момент формирования воздушной пробки, поплавок будет опускаться, а коромысло откроет клапан – так происходит выпуск воздуха из системы. После удаления лишнего поплавок вернется в свою начальную позицию и клапан снова будет закрыт.

Манометр – точный показатель давления

Функционирование манометра рассчитано на измерение давления в системе отопления. Этот прибор создан для оперативного получения, проверки и корректировки допустимой степени показателей. Основная его характеристика – определение точных данных.

На втором месте находится такое качество, как надежность. Некоторым важен и размер циферблата для удобства просмотра показаний. Каждый стрелочный механизм имеет свою неточность в измерении. Эта погрешность разбросана следующим образом: на краях шкалы она имеет максимальное значение, в центре – минимальное.

На манометре есть две стрелки: красного и черного цвета. Первая указывает на реальные данные, вторая устанавливается на отметку, критическую для системы

Для каждого механизма отопления в сопроводительной документации прописан максимально допустимый уровень давления, который он способен выдержать. В качестве измерительных единиц в манометрах применяются бары или атмосферы. Однако широкое распространение получил первый вариант измерения.

Бары имеют промежуточное значение и максимально приближены к физической и технической атмосферам:

• 1 bar = 10,197 м водного столба или 0,1 Мпа
• Техническая атмосфера (1 ат) = 10 м водного столба
• Физическая атмосфера (1 атм) = 10,33 м водного столба

Показатель в 1,5 атмосферы – это стандартные значения давления в трубопроводах независимых систем обогрева. Поэтому для автономной котельной будет достаточно манометра с максимумом (конец шкалы) в 4 атмосферы.

Максимальное давление, на которое рассчитаны манометры – 10 атмосфер. Также на рынке представлены приборы на 8, 6 и 4 атмосферы

Особенности предохранительного клапана

В отопительной системе предохранительный клапан играет важную роль. Это защитное устройство, предназначенное для теплогенераторов. Главная функция – устранение нагрузок (перепадов) при возникновении внеплановых ситуаций. Наиболее актуальна эта проблема для систем отопления парового типа.

Однако возникнуть повышенное давление может и по причине таких неполадок:

1. Из-за сбоя в работе автоматики объем теплоносителя может превысить допустимую норму.
2. Стремительное повышение показателей температуры в контуре.

Также этому приспособлению свойственно регулировать поток теплоносителя в линии обогрева. Это штампованная конструкция, состоящая из латунного корпуса, оснащенного двумя деталями – мембраной и стальной пружиной. Как правило, в момент срабатывания предохранителя для нормализации работы отопления необходимо устранить около 100 г разогретой жидкости.

Предохранительный клапан из латуни может выдерживать температурный режим теплового носителя до 120 °C. Шток и спиралевидная пружина в этом устройстве сделаны из нержавейки

За счет гибкости первого элемента устанавливается необходимый коэффициент давления, воздействующего на мембрану. Следовательно, мембранная перегородка осуществляет перекрытие прохода наружу. Посредством изменения степени сжатия пружины в предохранительном затворе выполняется регулирование функций защитного механизма в отопительной системе.

Настраивать защитный механизм необходимо таким образом, чтобы максимально возможный показатель давления был больше рабочего на 15 %. Процесс регулировки клапана осуществляется каждый год накануне отопительного периода.

Дееспособность прибора проверяется его принудительным открытием. Делать это стоит с определенной периодичностью, чтобы механизм сброса не засорился от различных отложений, находясь в нерабочем положении.

При проверке работоспособности предохранительного клапана принудительный выброс теплового носителя выполняется при помощи специальной ручки. На корпусе прибора стрелкой указывается направление выхода горячего воздуха

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

• Диаметр для труб подключения (1’, ¾’, ½’).
• Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

• допустимый диапазон измерения (верхний и нижний предел);
• точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Устройство прибора

Как правило, основания для нарушения нормального функционирования котла закрытого типа — это увеличение давления или значительное переполнение трубопровода тепловым носителем, то есть водой. Теплообменник — это первый участок в котле, который реагирует на эти отклонения, а потому он быстро выходит из строя.

Чтобы избежать этих неполадок в системе отопления, используется группа безопасности для котлов. При помощи этого блока достигается требуемое давление теплоносителя в трубах и радиаторных батареях. Во время преизбыточных показателей давления излишки нагретой воды сбрасываются.

Из этого видео вы узнаете как работает группа безопасности:

Возникающие различные нештатные ситуации, например чрезмерный нагрев отопительного котла, увеличивают давление в трубопроводе. Во время сильного нагрева вода начинает расширяться, на это закрытая система водяного отопления не рассчитана — здесь не предусмотрен дополнительный резерв.

Результат повышенного давления — поломка котельного оборудования либо разрыв трубопровода. Чтобы регулировать давление и во время потенциальной угрозы снизить его до необходимого показателя, потребуется установка группы безопасности котла.

Конструкция состоит из таких элементов: клапан предохранения, манометр и автоматический сбрасыватель воздуха. Все эти устройства находятся в металлическом корпусе с резьбовыми соединениями.

Отсутствие группы безопасности может привести к поломке оборудования

Сбрасыватель воздуха

Чаще всего автоматический сбрасыватель воздуха для систем безопасности котла делается из латуни. Воздушные пузырьки в системе отопления образуются по следующим причинам:

• уплотнения плохого качества либо выход из строя старых;
• изначальное наполнение магистрали отопления водой с воздушными пузырями;
• неправильная установка либо некорректный запуск в эксплуатацию отопительной системы;
• подпитка водой;
• засор или налет на трубах.

Вода, поступающая в отопительный контур, содержит в себе большое количество воздуха, который, нагреваясь, расширяется и создает пробки. Из-за их образования увеличивается давление, а скорость передвижения теплового носителя снижается.

Потому желательно устанавливать автоматический вентиль для воздушного сброса, который характеризуется удобством в работе — он не требует человеческого участия при регулировке.

Принцип работы этого устройства полностью будет зависеть от его конструкции. Обычно автоматический вентиль включает в себя клапан и канал. Первый элемент контролирует вывод чрезмерного количества воздуха. Если в трубах нет значительного напора жидкости, поплавок находится в поднятом положении, а клапан — в положении «закрыто».

Во время образования пробки поплавок опускается, а коромысло открывает выходной клапан — так выпускается воздух из труб отопления. После спуска лишнего воздуха поплавок возвращается в изначальное положение, и клапан закрывается.

Автоматический вентиль будет наиболее практичным вариантом

Измерение давления манометром

Работа манометра рассчитана на определение напора жидкости в отопительной системе. Это устройство используется для быстрого получения и регулировки требуемых показателей. Любой стрелочный прибор имеет определенную погрешность во время измерений, которая разбросана таким образом: по краям циферблата у нее наибольшее значение, в центре — наименьшее.

Для любого устройства, измеряющего давление, в сопроводительной инструкции указан максимально возможный уровень напора теплоносителя, который механизм может выдерживать. В роли единиц измерения в манометрах используются атмосферы или бары. Но наибольшее применение имеет последний способ измерения.

Бары больше приближены к техническим и физическим атмосферам:

• 1 bar = 10,198 метра водного столба;
• техническая атмосфера (1 атм.) = 10 м;
• физическая атмосфера (1 атм.) = 10,34 м.

Давление в 2 атм. — это стандартный показатель напора в трубах бытовых систем отопления. Для домашнего использования хватает манометра с наибольшим показателем в 5 атм.

Клапан предохранения

В системе отопления клапан предохранения играет немаловажную роль. Это защитный прибор, который предназначен для теплогенераторов. Его основная задача — снижение нагрузок во время нештатных ситуаций.

Это актуально для систем, которые оборудованы паровым котлом. Но появиться высокое давление может и из-за следующих неисправностей:

1. Резкое увеличение температурных показателей в контурном отоплении.
2. Количество входящей жидкости превышает допустимые пределы Из-за нарушений в функционировании автоматики.

Также устройство может регулировать перемещение теплоносителя в контуре обогрева. Это штампованный прибор, который состоит из латунного корпуса и оборудован металлической пружиной и мембраной.

Чаще всего во время срабатывания предохранителя для восстановления функционирования отопительной системы требуется устранить приблизительно 150 г нагретого теплоносителя.

Принудительное открытие группы безопасности – один из способов проверки агрегата

Благодаря гибкости мембраны можно установить требуемый коэффициент давления, который на нее воздействует. Соответственно, мембрана закрывает выход наружу. За счет сжатия пружины в затворе предохранителя регулируется работа защитного механизма.

Регулировать этот механизм нужно так, чтобы максимально допустимый показатель напора жидкости был выше рабочего давления на 20%. Процесс настройки клапана ежегодно проводится перед отопительным сезоном.

Работоспособность устройства можно проверить с помощью принудительного открытия. Выполнять это необходимо с некоторой периодичностью, чтобы механизм не забился от разных отложений, пока находится в нерабочем состоянии.

Элементы конструкции

Схема группы безопасности отопления предусматривает использование всех элементов конструкции. В противном случае блок будет функционировать неправильно, что может привести к различным поломкам и авариям.

Точный манометр

Это прибор рассчитан на измерение давления (в атмосферах или барах) и моментальную выдачу результатов. Для этого на манометре проградуирована шкала и имеются две стрелки. Одна из них показывает давление в системе отопления, а вторая — предельное значение, которое устанавливается при настройке.

Прибор может измерить любое давление, которое находится в пределах от 4 до 10 бар. Этих показателей вполне достаточно, так как стандартное значение может варьироваться в следующих пределах:

1. Для трубопроводов систем отопления, установленных в многоквартирных домах, — 1,5 бара.
2. В загородных одноэтажных строениях — от 2 до 3 бар.

Кран Маевского

Автоматический воздухоотводчик обязательно нужно устанавливать в систему безопасности отопления частного дома и городской квартиры. Делать это лучше всего на максимально возможной высоте. Такая особенность обусловлена тем, что воздух легче теплоносителя. Он движется вверх и скапливается там, препятствуя правильной работе оборудования. Читать так же: как правильно выпустить воздух из батареи отопления. Воздух может появиться из-за следующих факторов:

1. Резиновые уплотнители низкого качества или их преждевременный износ.
2. Первый пуск установки и заполнение труб теплоносителем.
3. Образование коррозии внутри магистралей прибора.
4. Неправильный монтаж или несоблюдение условий герметичности.
5. Подпитка водой.

• корпус с крышкой;
• жиклёр;
• поплавок;
• золотник;
• держатель;
• уплотнительные кольца корпуса и клапана;
• пробка;
• пружина.

Предохранительный клапан

Во время работы отопительной системы увеличение объёма теплоносителя компенсируется расширительным баком, который монтируется поверх нагревательных устройств и труб. Пользователь самостоятельно задаёт нужную температуру на выходе, что приводит к изменению уровня жидкости в расширительном баке.

В большинстве случаев работоспособность этого узла остаётся эффективной на протяжении длительного времени. По мере износа увеличивается вероятность возникновения какой-либо поломки. Определить проблему визуально абсолютно невозможно, так как её корень скрыт внутри трубопровода. Такая неисправность приведёт к быстрому повышению давления и разрушению узлов отопительной системы. Для борьбы с этим явлением применяется предохранительный клапан. Он устанавливается вместе с другими деталями группы безопасности и защищает устройство от поломки. Кроме этого, владелец жилого помещения увидит сброс жидкости, что подтвердит наличие проблемы.

Перед началом эксплуатации необходимо проверить защитный клапан на работоспособность. Сделать это можно следующим образом:

1. Рукоятка, которая находится в верхней части, поворачивается по указанному направлению и открывает воду.
2. Затем те же действия проделываются в противоположном направлении.
3. Если жидкость всё равно будет вытекать, то необходимо открывать и закрывать клапан безопасности несколько раз подряд.
4. Если выполненные манипуляции не дали нужного результата, то клапан сломан и должен быть заменён на новый.

Этапы самостоятельного монтажа

Группу безопасности для отопительной системы можно собрать самостоятельно. Для этого понадобятся большие затраты времени и денежных средств. Если всё выполнить правильно, то блок будет работать идеально и оберегать оборудование от поломок, а также возникновения аварийных ситуаций.

Правила подключения

Перед тем как приступить к самостоятельному монтажу блока безопасности, нужно подробно изучить советы профессионалов. Они помогут новичкам избежать большого количества ошибок и смастерить по-настоящему надёжную конструкцию.

Не забываем следовать строго инструкции при подключении группы безопасности

Общие советы по подключению:

1. Устанавливать защитный блок лучше всего на подающем трубопроводе, расположенном на выходе из устройства.
2. Размещать блок можно на расстоянии не менее 50 сантиметров от источника тепла.
3. На отрезке трубопровода, где монтируется защитное устройство, не должно быть никаких посторонних деталей (тройники с ответвлением, краны).
4. Профессионалы не рекомендуют устанавливать группу безопасности на металлопластиковые или полипропиленовые трубы, так как они могут деформироваться под воздействием разогретого воздуха. Оптимальным вариантом будет использование металлического отрезка.
5. Автоматический воздухоотводчик фиксируется только в вертикальном положении.
6. К предохранительному клапану можно подсоединить гибкий шланг, через который лишняя жидкость может вытекать в бутылку или на пол.

Выбор и покупка комплектующих

Готовые блоки безопасности стоят довольно дорого, поэтому лучше всего приобретать отдельные его комплектующие. Такая небольшая хитрость поможет вдвое снизить расходы.

При выборе деталей следует придерживаться следующих советов:

1. Не стоит покупать самые дешёвые предохранительные клапаны, которые были произведены в Китае. Такие изделия быстро выйдут из строя и не будут сбрасывать давление.
2. Все манометры азиатского происхождения выдают неправильные показатели. Это обусловлено низким качеством материалов и неправильной градуировкой.
3. Лучше не использовать воздухоотводчик углового типа, так как он создаёт дополнительное сопротивление выходящему пару.
4. Выбирать предохранительный клапан следует исходя из рабочего давления установленного котла. Такую информацию можно найти в техническом паспорте, который прилагается к прибору.
5. Крестовину лучше выбирать из качественной латуни.

Правила установки

Котельное оборудование – наиболее дорогостоящая часть отопительной сети и ее слабое место. Судите сами: большинство агрегатов рассчитано на работу при напоре не выше 3 Бар, в то время как максимальный порог пластиковых труб – 10 Бар, чугунных радиаторов – 7 Бар. Это первая причина, почему устройство безопасности всегда располагается на подающем трубопроводе рядом отопителем, предохраняя последний от разрушения в случае аварийного скачка давления.

Для справки. Существуют дешевые модели теплогенераторов на твердом топливе, сделанные из тонкого металла. Чтобы их стенки не лопались по швам, клапан должен срабатывать при 1.5—2 Бар в системе.

Дадим несколько рекомендаций, как правильно установить и подключить группу безопасности к котлу:

1. Место установки – подающий трубопровод на выходе отопительного агрегата.
2. Максимальное расстояние от источника тепла до устройства безопасности – 50 см.
3. На участке трубы, соединяющем теплогенератор с элементом, не допускается устанавливать краны либо тройники с ответвлением к мембранному расширительному баку. На данном отрезке магистрали не должно быть ничего.
4. Указанный участок трубопровода делается из металла. Полипропилен, металлопластик и сшитый полиэтилен от воздействия пара может деформироваться.
5. Положение воздухоотводчика – строго вертикальное.
6. К предохранительному клапану подключите гибкий шланг, чей конец направьте в прозрачную пластиковую бутылку либо прямо на пол.

Установка крана перед ГБ оправдана в единственном случае: вы купили дешевое некачественное изделие, клапаны протекают, не работают и так далее. Чтобы не опорожнять для замены все трубопроводы с радиаторами, временно поставьте вентиль, но снимите со штока рукоятку — бабочку.

Совет. Не опускайте трубку от клапана твердотопливного котла в канализацию. Если предохранитель сработает в ваше отсутствие и вернется в нормальный режим, то следов не останется. Другое дело – пятна на полу или вода в бутылке, свидетельствующая об аварийной ситуации (перегреве).

Котельные агрегаты, сжигающие дрова и уголь, нередко оснащаются специальным штуцером для монтажа группы клапанов с манометром, о чем будет сказано в документации изделия. При подобном раскладе искать отдельное место установки не понадобится. Больше информации о монтаже блока безопасности смотрите на видео:

Принцип работы

Если в системе котельного оборудования установлен открытый расширительный бак, то установка группы безопасности не требуется — давление в трубах равно атмосферному, а чрезмерное количество воздуха выходит из системы через бак.

Группа безопасности для котла отопления работает по очень простой схеме, когда каждый блок отвечает за сохранение норм заданных показателей:

1. Основная работа воздухоотводчика заключается в сбросе воздуха, который попадает в трубы во время процесса эксплуатации.
2. Защитный клапан не допускает появление в теплогенераторе значительных показателей давления.
3. Благодаря манометру владелец частного дома сможет регулировать уровень давления во время наполнения трубопровода теплоносителем, а также в дальнейшем во время работы котла.

Все модули собой представляют единое звено и находятся в специальном корпусе — коллекторе.

Правила монтажа и обслуживания

Согласно современным требованиям по безопасности, перед каждым радиатором должна быть запорная арматура на случай выхода его из строя и проведения ремонтных работ без остановки всей системы. Что особенно актуально в холодное время года. Аналогично должна монтироваться и группа безопасности для системы отопления – кран, который перекрывает теплоноситель ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ ПОСЛЕ системы безопасности.

Часто распространённая ошибка – устанавливать перекрывающий кран между котлом и самой системой безопасности. В этом случае, если нужно будет максимально быстро остановить котёл (особенно твердотопливный, например, при разрыве труб или течи радиатора), то сделать это без последствий будет невозможно. Ведь теплоноситель продолжит ещё какое то время греться, не будет находит выхода. Как следствие – рост давления и либо лопаются трубы в другом месте, либо разрушается котёл. И то, и другое ведёт к значительным убыткам.

После того, как устройство смонтировано согласно инструкции, оно приводится в работу через открытие специального колпачка на автоматическом воздухоотводнике

Обратите особое внимание – его запрещено удалять полностью. Также, в зависимости от качества теплоносителя и степени эксплуатации всей системы, надо периодически (в среднем, раз в месяц) делать осмотр клапана на предмет загрязнений между седлом и тарелкой

Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно

Также, в зависимости от качества теплоносителя и степени эксплуатации всей системы, надо периодически (в среднем, раз в месяц) делать осмотр клапана на предмет загрязнений между седлом и тарелкой. Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно.

При монтаже нужно придерживаться некоторых правил, которые позволят обеспечить безопасную работу всей системы отопления. Во-первых, перед группой не должно находиться никаких посторонних предметов, труб, чтобы они не заслоняли обзор манометра. Лучшим местом размещения считается такое, в котором при входе в котельное помещение сразу видно показания измерительного прибора. Во-вторых, устанавливать другие элементы на трубе между группой и теплообменником запрещено. В идеале, этот патрубок должен быть как можно меньшим по длине и располагаться как можно ближе к котлу. У коллектора на всех выходах присутствует резьба. Собственно, установка группы безопасности котла – это вкручивание всех деталей на крестовину, и установка её на патрубок. Для исключения протечек, на резьбу перед монтажом наносится лента ФУМ, герметизирующая паста или лён. Соблюдение этих простейших правил при установке, позволит котловому оборудованию работать без утечек и возникновения опасных ситуаций.

Цены: итоговая таблица

Производитель и модель	Максимальная мощность СО, кВт	Давление срабатывания, бар	Диаметр резьбы, дюйм	Цена, руб.
TIM JH-1024-1,5	50	1,5	1″ BP	990-1 200
VALTEC VT.460.0	44	3	1″ BP	1 650-1 800
Watts KSG 30	50	3	1″ BP	2 600-3 400
Caleffi 302631	50	3	1″ BP	4 500-4 750

kss g234

Группа безопасности для целого ряда моделей твердотопливных котлов Buderus. Отлично подойдет и для оборудования других производителей. Включает в себя стандартный набор из клапана безопасности, манометра и воздухоотводчика, закрепленного на единой консоли. Следует учитывать, что подключение консоли к магистрали боковое 1”. Клапан рассчитан на давление 2,5 бара. Непосредственно возле входного патрубка имеется резьбовое соединение для подключения расширительного бака.

(VT.460.0) Комплектная группа безопасности для оснащения котлов и бойлеров систем автономного отопления, ГВС. Применяется в установках с тепловой мощностью до 44 кВт (определяется штатным предохранительным клапаном), номинальным давлением не выше 10 бар, рабочей температурой не более 120 °С. Допустимая рабочая среда – пар, вода, незамерзающий теплоноситель (максимальное содержание гликолей – 50 %). Состав изделия: предохранительный клапан (настройка – фиксированная, 3 бара), автоматический воздухоотводчик, манометр, латунный никелированный корпус. Предусмотрен резьбовой патрубок для подключения расширительного бака (диаметр – 3/4”). Группа безопасности котла монтируется на выходе теплогенератора. Резьба присоединения – внутренняя, 1”.

Артикул	Размер/количество	Цена за единицу
VT.460.0.0	1″	1769 p
* Указаны рекомендованные производителем розничные цены (руб).

Паспорт: Группа безопасности котла (PDF, 366 КБ)

Декларация о соответствии техническому регламенту Таможенного союза (PDF, 1,15 МБ)

Отказное письмо в области пожарной безопасности (PDF, 564 КБ)

Компактная группа безопасности котла для автономных систем водяного отопления

Человек физически не может все время оставаться в котельной для контроля исправности линии обогрева , температурных показателей и уровня давления отопительного прибора . Главными помощниками в этом вопросе служат дополнительные устройства , автоматически отслеживающие функционирование системы .

Мы расскажем, какие устройства включает группа безопасности на отопление, как они действуют, каким образом защищают систему. С учетом наших советов вы сможете без проблем подобрать необходимые компоненты. В статье описаны правила сборки и подключения этого важного звена, отвечающего за безаварийность работы.

Куда ставится группа безопасности

Группа безопасности ставится на подающей линии котла отопления, как можно ближе к котлоагрегату, но выше его уровня. Между котлом и группой безопасности запрещается устанавливать любую запорную арматуру, фильтры и прочие элементы, сужающие трубопровод. Группа безопасности должна быть установлена строго в вертикальной плоскости, чтобы воздухоотводчик и предохранительный клапан были в вертикальном положении, в горизонтальной плоскости узел можно поворачивать как угодно.

Обратите внимание, что при наличии соответствующего выходного патрубка, расширительный бак рекомендуется подключать именно через него. Если это не сделано, выходной патрубок для расширительного бака необходимо заглушить пробкой.

Техобслуживание

1. Желательно каждые 2-3 месяца проверять состояние всех модулей группы безопасности.
2. Каждые 6 месяцев, для предотвращения протечек и загрязнения, необходимо прочищать предохранительный клапан. Для этого его необходимо открыть, повернув колпачок клапана в направлении стрелки.
3. После 5-7 срабатываний, предохранительный клапан рекомендуется заменить в виду износа пружины, что может привести к протечке и срабатыванию при более низких значения давления в системе.

ИнструкцииКотлыОборудование для котельнойПредохранительная арматура

Подключение к системе отопления

Весь процесс подключения группы безопасности к системе отопления заключается в резьбовом присоединении к за ранее отведенному для нее вертикальному патрубку (диаметр резьбы патрубка = диаметру резьбы группы безопасности) и в проверке работоспособности ее модулей. Пример монтажа группы безопасности указан на схеме ниже.

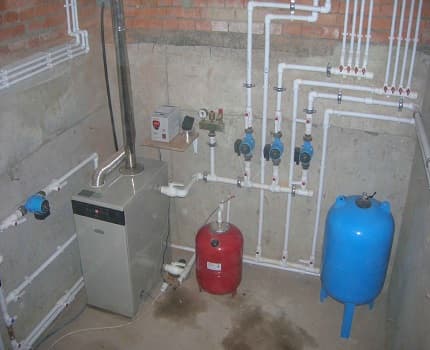

Пример монтажа группы безопасности в закрытую систему отопления.

После герметичного соединения, нужно проверить работу воздухоотводчика, принудительно открыв его: повернув ручку клапана (верхний колпачек) до щелчка. Оставляем воздухоотводчик открытым. На период заполнения системы теплоносителем, автоматический воздухоотводчик лучше закрыть. На сбросной клапан необходимо надеть сливную трубку, ведущую либо на пол (в подготовленную емкость), либо в канализацию. В первом случае будут видны последствия аварии, при сливе в канализацию о произошедшем можно и не узнать.

Принцип действия

Все работы по установке группы безопасности в закрытую систему отопления должны проводиться высококвалифицированными специалистами. Только они смогут правильно подключить приборы и настроить их должным образом. Если всё правильно сделать, то группа безопасности будет работать по такому принципу:

1. В системе отопления возникает какая-либо аварийная ситуация. При этом движение теплоносителя прекращается и начинает быстро расти давление.
2. Часть пара переходит в автоматический воздухоотводчик. Внутри него встроен специальный поплавок, который улавливает даже самые маленькие пузырьки воздуха.
3. Как только это произошло, поплавок опускается и открывает клапан.
4. Пар выпускается наружу и быстро снижает давление в установке.
5. Если воздухоотводчик не смог самостоятельно справиться с давлением и его показатель продолжает расти, то срабатывает предохранительный клапан.
6. Он открывается и сливает теплоноситель до тех пор, пока давление не нормализуется.

Если произойдёт какая-либо аварийная ситуация, то группа безопасности обезопасит вас и ваше отопление

Как правильно собрать узел своими руками

Правильно скомпонированная группа безопасности должна быть в форме тризубца, чтобы воздухоотводчик находился посередине, непосредственно над патрубком под группу безопасности. Так воздух в него будет поступать гарантированно, без каких-либо препятствий.

Самодельная группа безопасности включает в себя такие элементы:

• манометр, автоматический воздухоотводчик и предохранительный клапан;
• 2 стальных или латунных угольника под 90° с внешней и внутренней резьбой (диаметр подбирается под диаметр резьбы модулей и крестовины);
• 1 стальная или латунная крестовина;
• 1 муфта/ниппель для соединения узла готового узла с тройником системы отопления;
• пакля или силикон для уплотнения соединений (ФУМ-лента не рекомендуется, поскольку деформируется при температурах свыше 70-80°C).

Как выбрать?

Выбрать подходящую модель не сложно, смотреть нужно на:

1. Максимально допустимую мощность системы (кВт), на которую рассчитан узел. Обычно это 44, 50 или 55 кВт. Если система имеет меньшую мощность – отлично, если же большую – необходимо искать более прочный вариант.
2. Давление срабатывания предохранительного клапана. Как правило, в готовые узлы устанавливают клапаны с фиксированным значением – 1,5 бар, 3 бар, 4 или 6 бар. Давление срабатывания должно соответствовать максимально допустимому рабочему давлению наиболее уязвимого элемента систем отопления – обычно это стальной теплообменник котла, рассчитанный на 2 или 3 бар. Предохранительные клапаны на 2 бар, несмотря на достаточный спрос, в продаже найти трудно, выход из ситуации – собрать узел своими руками, купив предохранительный клапан и прочие элементы по отдельности (об этом смотрите далее).
3. Рабочая температура – это допустимая температура теплоносителя, практически у всех современных моделей она в пределах -10°С – 110°C, чего более, чем достаточно.
4. Совместимость с теплоносителем – если вместо воды в качестве теплоносителя используется антифриз.
5. Диаметр резьбового соединения – оно может быть диаметром 1″, 1/2″ или 1,4″. Можно подобрать и несоответствующий по диаметру резьбы узел, но тогда придется позаботиться о подборе переходника, что не всегда просто.

Важно обратить внимание и на материал изготовления, оцинкованная сталь или нержавейка – хороший, но не лучший вариант.

Более дорогими, но более прочными, износостойкими и еще более устойчивыми к коррозии являются изделия из латуни.

Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни.

Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава).

Где монтируется блок безопасности?

Установить группу безопасности в закрытую систему отопления, можно на любом элементе отопительной системы.

Обязательным же является котел, это самый опасный участок системы отопления и если вам не безразлична ваша безопасность и ваших близких, то блок безопасности является обязательным к установке.

Конечно это не касается котлов с предустановленными системами защиты. Проблемы могу возникнуть на твёрдотопливном котле.

У них очень сложно одномоментно остановить нагрев теплоносителя. Если затушить огонь, то угли буду ещё тлеть, если очистить печь, то часть топлива всё равно останется внутри.

Из-за этого температура может вырасти ещё на несколько градусов, что может привести к печальному результату. Именно поэтому блок безопасности обязателен в твёрдотопливных котлах.

Циркуляционный насос

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.

Можно параметры циркуляционного насоса выбрать по таблице

Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.

Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.

Схема обвязки

Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.

В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.

Установка циркуляционного насоса с байпасом

В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.

Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа

Монтаж самодельной автоматики

Качественные изделия известных производителей достаточно дороги. Например, стоимость группы безопасности для котлов итальянского бренда Icma составляет 40—43 у. е. Если купить комплектующие того же производителя и собрать предохранительную автоматику самостоятельно, то цена выйдет существенно ниже:

• клапан предохранительный – 6 у. е.;
• манометр – 10 у. е.;
• воздухоотводчик автоматический – 5 у. е.;
• крестовина латунная DN 15 в качестве коллектора – 2.2 у. е.

Итого сумма за группу безопасности, собранную своими руками, — 23.2 у. е., выгода очевидна.

При выборе комплектующих обязательно учтите советы нашего эксперта, основанные на многолетней практике:

1. Не гонитесь за абсолютной дешевизной при покупке предохранительных клапанов. Китайские изделия начинают протекать после первого срабатывания либо не сбрасывают давление вовсе.
2. Манометры «родом» из Поднебесной зачастую врут. Если при заполнении системы теплоносителем прибор занизит показания, то после нагрева напор в сети подскочит до критического и случится авария.

   Сборка самодельного блока

3. Подбирайте предохранительный клапан по рабочему давлению котла, указанному в техническом паспорте.
4. Не покупайте воздухоотводчик углового типа, только прямого. Первый создает повышенное сопротивление выходящему воздуху.
5. Крестовина должна быть сделана из качественной толстостенной латуни. При выборе сравните вес дешевой и дорогой детали на ладони и ощутите разницу.

Для справки. Подавляющее большинство газовых и дровяных теплогенераторов работает с максимальным давлением воды 3 Бар. Исключение – цилиндрические отопители длительного горения Stropuva (max — 2 Bar) и вовсе дешевые котлы с тонкими стенками (max — 1.5 Bar).

Смонтировать самодельную группу безопасности довольно просто. В верхний вывод крестовины вкрутите воздухосбрасыватель, а на боковые установите манометр и предохранительный клапан в любом порядке. Готовый элемент врежьте в магистраль рядом с котлом согласно схеме (смотри в предыдущем разделе).

Если вы желаете максимально обезопасить твердотопливный отопительный агрегат, обратите внимание на клапаны теплового сброса. Они работают в паре с основной группой и в случае перегрева сбрасывают теплоноситель из водяной рубашки котла, запуская внутрь холодную воду из водопровода. Разновидности изделий и схемы подключения описываются в нашей более ранней публикации.

Рейтинг популярных моделей

Среди производственных компаний, занимающихся разработкой предохранительной арматуры, можно выделить такие популярные фирмы: Watts и Valtec. Производитель Watts славится довольно обширным ассортиментным рядом приборов для отопительной системы, в числе которых важное место занимает блок безопасности.

Серия KSG имеет различные устройства резьбового корпуса, отличающиеся своими размерами (от стандартных до компактных) и материалом изготовления:

• чугун;
• сталь;
• латунь.

Дополнительно некоторые модели идут в комплекте с теплоизоляционными кожухами. Для агрегатов из линейки KSG характерно оснащение сбросным клапаном, рассчитанным на критическое давление в 3 бара. Монтаж в отопительную магистраль производится посредством разъема диаметром 1 дюйм с внутренней резьбой.

Модельный ряд KSG фирмы Watts, предназначенный для функционирования в схеме котельной с теплогенераторами, мощностью 50-200 кВт

Компания Valtec не уступает по качеству своей продукции предыдущему бренду. Фирмой представлены линейки приборов для котлов и расширительных бачков — серия VT 460 и VT 495 соответственно.

Модельный ряд VT 460 рассчитан на функционирование с бытовыми отопительными агрегатами мощностью до 44 кВт, при максимальном давлении в 3 бара. Однако цены на готовые приборы далеко не дешевые, поэтому целесообразным можно назвать решение самостоятельной сборки такого блока.

Фирма Valtec разрабатывает защитные блоки, предназначенные для любых видов теплогенераторов. Характерной особенностью серии VT 460 является упаковка модулей группы безопасности в корпус из латуни компактных размеров

Защита водонагревателя

Бойлеры косвенного нагрева и электрические аппараты накопительного типа, приготавливающие воду на хозяйственные нужды, тоже требуют защиты. В данном случае опасность представляют скачки давления в водопроводе и расширение жидкости в баке от подогрева. Чтобы резервуар не дал течь, на подаче воды устанавливается группа безопасности бойлера, состоящая из таких деталей:

• латунный корпус;
• клапан обратный, не позволяющий стекать воде из емкости назад в трубу;
• клапан предохранительный, сбрасывающий излишки давления;
• кран шаровой, чтобы закрывать линию ГВС.

Техника безопасности

При монтаже блока и его эксплуатации важно соблюдать простые меры предосторожности. Они не только помогут сохранить здоровье, но и снизят риск возникновения травм разной степени тяжести.

Среди основных правил следует выделить такие:

1. Устанавливать систему безопасности нужно в таком месте, чтобы можно было беспрепятственно подходить к ней и устранять небольшие поломки.
2. Составляющие части блока безопасности не должны препятствовать работе отопительной системы. В противном случае есть высокая вероятность поломок.
3. Детали конструкции могут сильно нагреваться в процессе эксплуатации. Из-за этого нужно быть предельно осторожным и не прикасаться к горячим элементам. Если пренебречь этим правилом, то можно получить довольно сильный ожог.
4. При возникновении аварийной ситуации нужно сразу же отключить устройство. Это убережёт его от ещё больших поломок и поможет снизить риск получения травмы.
5. Любые ремонтные работы можно проводить только с отключенным и остывшим оборудованием.

Установка блока безопасности для отопительной системы — это довольно сложное мероприятие, которое требует значительных временных и финансовых затрат. При правильном подходе к делу и соблюдении всех рекомендаций профессионалов можно упростить работу и выполнить её в кратчайшие сроки.

Интегрированная система безопасности ИСБ ИНДИГИРКА

ИСБ ИНДИГИРКА создана на базе разработанной специалистами ГК СИГМА концепции (концептуального проекта) для создания (производства и проектирования) интегрированных комплексов систем физической защиты (ИК СФЗ ИНДИГИРКА) критически важных, потенциально опасных, промышленных объектов, технологических сооружений с жесткими климатическими и эксплуатационными условиями.

ИСБ ИНДИГИРКА строится на базе оборудования и программного обеспечения российского производства. Включает себя три уровня системы безопасности, начиная с адресно-аналоговых и адресных извещателей и модулей и заканчивая прикладным программным обеспечением, которое работает под управлением российских операционных систем. Аппаратной основой ИСБ ИНДИГИРКА является оборудование производства ГК СИГМА – «ИСБ Рубеж-08» и «АСБ Рубикон». Основные компоненты ИСБ ИНДИГИРКА.

• Концентраторы оборудования ИНДИГИРКА.
• СПО ИНДИГИРКА.

Концентраторы оборудования (КО) конструктивно изготавливаются в виде шкафов с оборудованием, в полном соответствии с требованиями заказчика. Концентраторы поставляются заказчику в полностью готовом виде с конструкторской документацией, комплектом монтажных частей, материалов и ЗИП. Концентраторы на предприятии проходят полный контроль работоспособности.

Специальное программное обеспечение СПО ИНДИГИРКА.

• СПО ИНДИГИРКА – кроссплатформенное решение, ориентированное на работу с защищенными ОС российского производства типа МСВС и Astra Linux.
• СПО ИНДИГИРКА полностью удовлетворяет требованиям 188-ФЗ о едином реестре российских программ.

Производители

Наибольшим спросом пользуются группы безопасности от компаний Valtec и Watts. Их продукция отличается высоким качеством изготовления и надёжности. Так, например, VT.460.0.0 от Valtec применяется для систем отоплений с номинальным давлением до 10 бар. Максимальная температура использования должна быть не выше +120°С. В качестве теплоносителя может применяться пар, вода или специальная жидкость.

Аварийный клапан имеет фиксированную настройку в 3 бара. Корпус группы безопасности латунный, никелированный. Резьба для присоединения внутренняя, размером 1″. Стоимость группы VT.460.0.0 начинается от 1700 рублей.

Группы безопасности от компании Watts

Группа безопасности WattsKSG-MS имеет похожие характеристики. Корпус выполнен из латуни, но в отличие от предыдущего устройства, находится в теплоизолирующем кожухе. Порог срабатывания аварийного клапана – 3 бара.

Во время монтажа группы безопасности и других частей системы отопления необходимо точно следовать приложенным к ним инструкциям от производителя. Так как в случае неправильной установки, система будет работать неполноценно, или допущенная во время монтажа ошибка приведёт к её поломке.

Правила подбора оборудования

Для каждой модели защитного блока в сопроводительной документации прописаны параметры, на которые он рассчитан.

Основные критерии, оказывающие влияние на выбор устройства:

• теплотехнические характеристики котла, на которую рассчитан агрегат, кВт;
• максимальный температурный режим теплоносителя, °C;
• номинальное давление;
• совместимость с теплоносителем — вода, пар или антифриз;
• диаметр соединительной резьбы — при несовпадении достаточно будет приобрести переходники нужного диаметра.

Правильный подбор мощности блока безопасности обеспечивает надежную защиту котла от любых сбоев в работе контура отопления.
