Какие обозначения принимать для систем водопровода и канализации, не предусмотренных ГОСТом

Условные обозначения на чертежах водоснабжения и канализации в обязательном порядке указываются не только при возведении многоэтажных зданий, но и при строительстве небольших домов. Вне зависимости от типа строения всегда используются специальные условные обозначения. Их регламентирует ГОСТ, и применяются они в любых программах, которые позволяют создавать чертежи системы канализации и водоснабжения, в том числе и в «Автокаде».

Материал для трубопровода

Подбор материала для устройства подземных коммуникаций – один из главных моментов в составлении проекта внутреннего и наружного водоснабжения и канализации жилых зданий. Необходимо, чтобы они хорошо противостояли коррозии, действию твердых взвесей и окружающей среды. В СНиПе рассмотрена возможность использования следующих труб:

Подбор материала

1. Полиэтиленовых;
2. поливинилхлоридных;
3. полипропиленовых;
4. стальных;
5. чугунных;
6. железобетонных;
7. асбестоцементных;
8. керамических
9. стеклянных.

Использование последних допускается нормами, но только в исключительных ситуациях.

Железобетонные трубы

Используются в безнапорных сетях. Они, как правило, имеют большой диаметр, устойчивы к внешним воздействиям, а также нагрузкам на сжатие и растяжение. Их можно использовать для отвода стоков от промышленных зданий, основная область применения – городская канализация с большим объемом стоков.

Асбестоцементные трубы

Можно использовать не только в безнапорных, но и напорных сетях. Материал хорошо выдерживает нагрузки и с трудом поддается воздействию. В результате взаимодействия с водной средой его прочность только увеличивается.

Стальные трубы, хоть и предусмотрены СНиП, но используются редко для подземных канализаций, так как подвержены коррозии.

Чугунные трубы

Широко распространенный вариант. Долгое время использовался только этот материал, срок его эксплуатации доходит до 80 лет. Это очень прочные трубы, которые не подвержены коррозии. Применяются в основном для прокладки городских сетей, но иногда используются и в частном строительстве. К минусам можно отнести внутреннюю шероховатость, которая способствует наростов из твердых частиц, содержащихся в жидкости, большую массу изделия и высокую стоимость вследствие особенностей производства чугуна по ГОСТу.

Полимерные трубы

Стали распространены в последнее время. Они выполняются из полиэтилена, поливинилхлорида или полипропилена. Эти изделия легкие, хорошо выдерживают нагрузки, поэтому их используют в напорных и безнапорных сетях. К преимуществам также можно отнести их легкость и относительно небольшую стоимость.

Основной недостаток труб ПВХ – небольшой диапазон, при которых они сохраняют свои эксплуатационные свойства. Они плохо выносят высокие и низкие температуры, поэтому при устройстве трубопроводов ПВХ необходимо предусмотреть теплоизоляцию. Трубы ПВХ редко используются для устройства наружных инженерных сетей, но они прекрасно себя проявляют при монтаже внутреннего водопровода и канализации.

Что потребуется для реализации

Для начала определитесь, будет ли у вас собственный офис. Собственное рабочее помещение будет плюсом для бизнеса, но потребует дополнительных трат. Если стартовый капитал небольшой, то лучше пока не думать об этом.

Важно найти специалиста, который и будет предоставлять сантехнические услуги. Еще лучше, если мастеров будет несколько

Таким образом, они смогут выполнять несколько заказов одновременно, умножая вашу прибыль. Стоит понимать, что высококлассные мастера работают только с соответствующем уровнем оплаты.

Необходимо полностью обеспечить мастера необходимым инструментами, а также, при возможности, фирменной спецодеждой. Клиенту приятно видеть мастера, который опрятно одет и приходит с «полной экипировкой».

Также на начальных этапах понадобятся услуги рекламных агентств. Они смогут разработать фирменные листовки и плакаты. Реклама должна быть лаконичной и описывать все достоинства услуг компании по сравнению с конкурентами. Это может быть качественный и дешевый сервис, большое количество мастеров. Рекламу на начальных этапах лучше размещать в газетах и интернете, где стоимость небольшая.

Маркировка коммуникаций различными приспособлениями

В том случае, когда содержимое коммуникаций носит особенно агрессивный характер, на них наносят предупредительные кольца одним из трех цветов: красный цвет соответствует легковоспламеняемости, огнеопасности и взрывоопасности; желтый цвет — опасности и вредности (ядовитость, радиоактивность, способность вызвать различного вида ожоги и др.); зеленый цвет с белой каймой соответствует безопасности внутреннего содержимого. Ширина колец, расстояние между ними, способы нанесения стандартизируются ГОСТ 14202-69.

Разметка сетей возможна с помощью наклеек. В том случае, когда наклейка содержит текст, он выполняется четко различимым шрифтом, без лишней символики, слов, аббревиатуры, максимально доступным слогом. Шрифты соответствуют ГОСТ 10807-78.

Наклейки выполняются также в виде стрелок, показывающих направление потока субстанции внутри трубы. Стрелки также стандартизированы относительно размеров

Обозначение на стрелках носит дифференцированный характер: «легковоспламеняющиеся вещества», «взрыво- и пожароопасно», «ядовитые вещества», «коррозийные вещества», «радиоактивные вещества», «внимание — опасность!», «пожароопасно — окислитель», «аллергические вещества». Цвет стрелок, как и надписей, наносят черным или белым цветом, для достижения наибольшего контраста по отношению к основному покрытию трубы

При особо опасном компоненте коммуникаций наклейки выполняются в виде предупреждающих знаков (дополнительно к цветовым кольцам). Знаки имеют треугольную форму с черным изображением на желтом фоне.

Важно! В водопроводных сетях с горячей водой и в случае транспортировки этилированного бензина надписи должны быть белыми. Если содержимое трубопровода может повредить цветовое обозначение, изменить его оттенок, в качестве дополнительной маркировки применяют специальные щитки, носящие информативный характер цифрового и буквенного характера

Требования, предъявляемые к графике щитков, идентичны требованиям наклеек. Размерные характеристики щитков соответствуют характеристикам стрелок. Маркировочные щитки должны располагаться в хорошо видимых местах, при необходимости подсвечиваются искусственным освещением без помех для рассмотрения обслуживающим персоналом

Если содержимое трубопровода может повредить цветовое обозначение, изменить его оттенок, в качестве дополнительной маркировки применяют специальные щитки, носящие информативный характер цифрового и буквенного характера. Требования, предъявляемые к графике щитков, идентичны требованиям наклеек. Размерные характеристики щитков соответствуют характеристикам стрелок. Маркировочные щитки должны располагаться в хорошо видимых местах, при необходимости подсвечиваются искусственным освещением без помех для рассмотрения обслуживающим персоналом.

prokommunikacii.ru

ГОСТ 21.205-2016

Внешний вид изделий из нержавеющей стали стильный и эффектный. Зачастую он покрыт хромом и поверхность смотрится зеркальной. При выборе изделия внимательно прочтите паспорт изделия и наглядно оцените качество.

Для более наглядного и понятного изображения самых сложных узлов некоторые фрагменты разрезов и планов выполняются в более крупном масштабе. На аксонометрических схемах, выполненных во фронтальной изометрии, изображают наиболее сложные по своей конструкции и самые разветвленные сети водопроводных, отопительных систем и систем газоснабжения.

Основные правила устройства канализации

Чтобы канализация выполняла свои функции, чтобы избежать заторов, деформаций и протечек, СП предусмотрены ряд рекомендаций, которые необходимо учитывать как на этапе подготовки схем и проекта, так и непосредственно при устройстве наружных сетей канализации.

Диаметр труб

Одной из основных характеристик труб является их диаметр. Этот параметр влияет на пропускную способность сети.

В СНиПе указаны наименьшие допустимые параметры труб:

• уличная сеть – Ду 200 мм
• внутриквартальная – Ду 150мм
• ливневка уличная и внутриквартальная – Ду 200 мм и 150 мм соответственно;
• при поступлении в канализацию не более 300 м3/сут вод возможно использование труб диам. 150 мм.

Расчетная скорость течения вод

Чтобы предотвратить заиливание труб, необходимо учитывать скорость, с которой движутся стоки, заполнение системы и наличие твердых взвешенных частиц. Эти данные содержатся в таблицах СНиПа, и для наружной канализации Ду 150-250 мм они следующие:

• минимальная скорость: 0,7 м/с;
• максимальная скорость: 8 м/с и 4 м/с для труб из металла и прочих;
• для ливневки: 10 м/с и 7 м/с для труб из металла и прочих соответственно.

Уклон трубопровода

Уклон — критический параметр при подготовке проектной документации и проведении работ. Особенно актуально для самоточных систем, в которых движение стоков происходит под воздействием сил гравитации. Если правильный уклон не будет соблюден, то канализация не будет функционировать правильно, это приведет к застоям стоков, неприятному запаху, заиливанию и заторам.

Уклон рассчитывается как отношение перепада глубины залегания трубы к одному метру ее длины.

Наименование	Нормативный уклон
Лотки с покрытием из асфальта	0,003
Лотки с покрытием из тротуарного камня, щебня	0,004
Булыжная мостовая	0,005
Отдельные лотки и кюветы	0,006
Водоотводящие канавы	0,003
Лотки, выполненные из ПВХ и полимербетона	0,001-0,003

Для инженерных сетей, устроенных в небольшом доме, например, таунхаусе, и занимающих меньшую площадь, чем городские, принят следующие значения:

Диаметр	Уклон
50 мм	30 мм/1000 мм
110 мм	20 мм/1000 мм
160 мм	8 мм/1000 мм
200 мм	7 мм/1000 мм

Если рельеф не позволяет иного, уклон можно уменьшать до 0,007-0,008.

Дождеприемные сети входят в общую канализацию с уклоном 0,002.

Глубина устройства

Критически низкие или высокие температуры имеют негативное влияние на трубы. Кроме того, в зимний период времени при высоком залегании труб жидкость в них может замерзнуть, образовывая ледяные пробки. Глубина определяется в результате технологического расчета и с учетом данных о местности местности, в которой происходит устройство трубопровода. Обычно он закладывается на глубине 0,5-0,8 м ниже уровня промерзания почвы.

При определении глубины залегания также учитываются:

• материал;
• диаметр;
• тип грунта;
• способ монтажа.

Основание под коммуникации выбирается после изучения несущей способности грунтов. Если монтаж осуществляется не в болотистой местности, не на скальных, плывунных или просадочных грунтах, то трубы укладываются на подготовленное дно траншеи.

В скальных породах делают песчаное основание толщ. минимум 100 мм, которое предотвращает повреждение материала. Как правило, для его устройства используют местный мелкий песок. Для болот и просадочной почвы устраивают искусственное основание, которое намного прочнее и не позволяет сети проседать.

Для напорных трубопроводов рекомендуется предусмотреть монтаж арматуры.

Что содержит схема водопровода и канализации?

https://youtube.com/watch?v=TQ68VvBhrbI

При составлении проекта нужно учитывать массу различных моментов

Здесь, как правило, указываются не только схемы расположения различных узлов, труб, задвижек и уловителей, но и немалое количество иной важной для исполнителей информации. Она необходима для того, чтобы мастерам было проще и удобнее читать чертежи

Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте.

В проектной документации должен присутствовать план разводки коммуникаций, а именно системы подачи горячего, холодного водоснабжения и канализации. Указываются данные таблицы колодцев, спецификация проекта и множество другой информации, которая может быть полезна во время выполнения запланированных работ. Только при правильном составлении всех документов можно быть уверенным в том, что система будет функционировать корректно и не доставит неудобств людям, которые будут жить в проектируемом здании. Справиться с этой задачей без определенных знаний и опыта будет невозможно, поэтому, если есть сомнения в собственных силах, стоит поручить эту работу профессионалам.

Информацию об обозначении канализационной системы и водоснабжения принято вносить в проектные документы при помощи буквенно-цифровых условных обозначений. Они являются общими для всех схем и чертежей трубопроводов сантехнических сетей.

Общее обозначение водопровода отмечается, как В0, трубы для хозяйственно-питьевой воды будут прописаны, как В1. Если на схеме отмечается водопровод для противопожарной системы, то указывается В2, а вода для производственных нужд подается по трубе В4.

Таким образом, все, что имеет о, относится к системе водоснабжения. Канализационный знак отмечается при помощи буквы «К». Если на схеме нужно обозначить бытовую систему водоотведения, будет указано К1. Для дождевой канализации применяется условное обозначение К2. Для создания системы водоотведения в промышленном помещении будет использована отметка К3.

Все цифровые, буквенные и графические символы должны применяться правильно. Не допускается использование в чертежах водоснабжения и канализации тех элементов, которые не регламентированы ГОСТом и СНиПом. Нужно помнить, что при помощи соответствующих знаков создается формула, по которой дальше работают исполнители. Если прописать схему и составить чертеж неправильно, то это может привести к чрезмерно быстрому износу сети, частым поломкам либо и вовсе сделать здание непригодным для жизни людей. Правильные символы и условные обозначения гарантируют, что исполнитель прочитает документ так, как положено, а от этого во многом зависит качество строительных и монтажных работ. При соблюдении всех требований ГОСТа можно разработать эффективную канализацию и систему водоснабжения, что будет гарантией их долгой и бесперебойной работы.

Условные обозначения на чертеже

При проектировании системы горячего и холодного водоснабжения и канализации принято использовать специальные обозначения. Они могут быть разными, однако ГОСТ регламентирует все стандарты, поэтому менять их на свое усмотрение нельзя. В схеме должны содержаться исключительно те знаки, которые используются всеми специалистами в данной области.

Для обозначения системы водопровода и канализации могут быть использованы специальные символы и буквенно-цифровые элементы. Кроме того, в чертеже всегда применяют линии. Используются условные знаки без каких-либо дополнительных объяснений. Исключением являются только те элементы, которые регламентируются отраслевыми стандартами. В данном случае рекомендуется указывать ссылку на них.

Всего для создания схемы водоснабжения и канализации применяют более 70 элементов. Не все они встречаются часто, но некоторые обязательно присутствуют при составлении стандартного чертежа.

На схеме часто можно встретить прямые и пунктирные линии и пунктир с точкой. Это линия сточных вод, ливневой и смешанной канализации. На схемах встречаются элементы с линиями разной длины, которые дополнены всевозможными элементами, такими как прямоугольники, круги, треугольники и просто перпендикулярно проведенные отрезки. Они имеют различные значения и указывают на наличие стока, на завершение отрезка трубы, присутствие заслонки и т.д. Круговая отметка с той или иной буквой говорит о наличии на данном участке бензоуловителя, жироуловителя, топливной заслонки, грязеуловителя и т.д. По букве в центре круга легко понять, о чем идет речь. Если же на схеме обозначен просто круг без указания буквы, значит, тут чертежом предусмотрен отстойник.

Специальные обозначения предусмотрены и для того, чтобы нанести на чертеж сантехнику. ГОСТ предусматривает обозначения на схеме и душевой кабинки с гибким шлангом для воды, и раковины со смесителями, и ванны, и унитазов с различными типами смывания. Для каждого случая предусмотрен свой элемент. Они отображаются в виде условных рисунков, по которым легко определить, о каком типе сантехники идет речь в чертеже.

Водопроводные трубы

Все трубы внутреннего водопровода обычно имеют следующие внутренние диаметры:

 15 мм (в квартирах), 20, 25, 32, 40, 50 мм. В отечественной практике применяют стальные, пластмассовые и металлополимерные трубы.

Стальные водогазопроводные оцинкованные трубы по ГОСТ 3262-75* пока имеют массовое применение для хозяйственно-питьевого водопровода В1 и горячего водопровода Т3-Т4. С 1 сентября 1996 г. изменением № 2 СНиП 2.04.01-85 рекомендуется для перечисленных водопроводов в первую очередь применять пластмассовые трубы из полиэтилена, полипропилена, поливинилхлорида, полибутилена, металлополимерные, из стеклопластика. Допускается применять медные, бронзовые, латунные трубы, а также стальные с внутренним и наружным защитным покрытием от коррозии.

Срок службы труб холодного водопровода должен быть не менее 50 лет, а горячего водопровода не менее 25 лет. Любая труба должна выдерживать избыточное (манометрическое) давление не менее 0,45 МПа (или 45 м водяного столба).

Стальные трубы прокладываются открыто с зазором 3-5 см от строительной конструкции. Пластмассовые и металлополимерные трубы следует прокладывать скрыто в плинтусах, штрабах, шахтах и каналах.

Способы соединений водопроводных труб:

1) Резьбовое соединение. В местах стыков труб применяются фасонные соединительные детали (фитинги) — см. далее . Нанесение резьбы на оцинкованные трубы проводят после оцинкования. Резьба труб должна быть защищена от коррозии смазкой. Способ резьбового соединения надёжный, но трудоёмкий.

2) Сварное соединение. Менее трудоёмкое, но разрушает защитное цинковое покрытие, которое нужно восстанавливать.

3) Фланцевое соединение. Применяется в основном при монтаже оборудования (насосов и т.д.).

4) Клеевое соединение. Применяется главным образом для пластмассовых труб.

Условные обозначения, применяемые в составлении технических чертежей

Чертежи – это основа инженерного дела. Любое строительство, каким бы сложным оно не было, начинается с составления чертежа, отображающего этот процесс в графическом виде. Чертежи представляют подробную и исчерпывающую информацию материальных и нематериальных объектов – механизмов, элементов, строений, зданий и т.д. Чтение чертежей – неотъемлемая часть квалификации инженера.

Для чертежей характерны специализированные условные обозначения, которые заменяют изображения предметов в реале. Особенно это касается различных видов планировки – от генплана до разреза обычной комнаты в сечении. Удобство заключается в том, что эти схематические изображения малы и не зависят от реальных размеров предмета. Они стандартизированы и являются частью штатных библиотек инженерных программ САПР, используемых в современном проектировании систем коммуникаций, например, канализации. Все что остается инженеру или архитектору, это встроить нужный элемент в чертеж, соблюдая масштаб, свойства линий и направление элемента в пространстве.

Как отразить все элементы коммуникаций на чертеже

Для того чтобы справиться с такой задачей, вам потребуется программа для создания графических рисунков, эскизов и схем. Можете открыть любую из арсенала строительных программ, дополненных такой функцией, или ту, с которой вы знакомы.

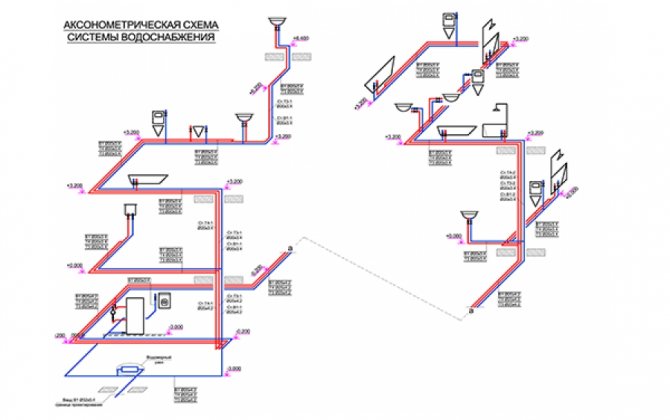

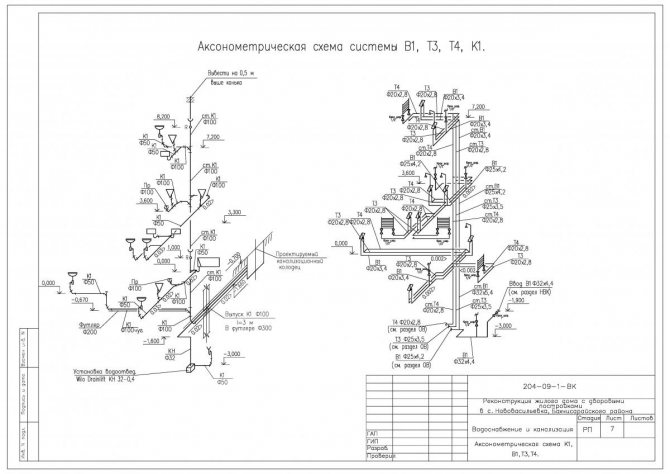

Перед разработкой аксонометрии подготовьте план здания, квартиры или другого помещения с коммуникационными сетями.

Начертить все не так уж и сложно, особенно если у вас имеется опыт работы с инженерными программами. На эскизе отражают все трубы, показанные на плане дома. Их переносят в электронную версию аксонометрической схемы и отражают под углом в 45 градусов.

Важно! Это правило не распространяется на горизонтальные участки. Линии оставляют в неизмененном виде

Как применить условные обозначения санитарно-технических систем на практике

Типология инженерных терминов (ГОСТ, СниП) и обозначений подразумевает профессиональное применение полученных навыков на практике. Составление санитарно-технических чертежей с использованием готовой символики способствует ускорению и автоматизации процессов проектирования, а значит и упрощения задач для инженеров и архитекторов.

В создании чертежей можно попрактиковаться и самому. Для внутридомовых систем водоснабжения (водопровода) и водоотведения (канализации) применяется не так уж много санитарно-технических приборов и элементов этих систем. Перед тем, как делать грамотную разводку канализации, изучите как следует условные обозначения, с помощью которых можно составить даже любительский чертеж по всем правилам и канонам строительного дела. Кроме того, эта схема вам пригодится в качестве руководства по выполнению работ. Такое планирование облегчит воплощение первого, и возможно, не последнего проекта в вашей жизни – монтаж систем водоснабжения или канализации в вашем доме.

Особенности условных обозначений на схеме

Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.

При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.

Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо. Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.

Каждый специалист знает о том, как правильно составлять чертежи с использованием условных обозначений. Для этого существуют и специальные программы, к примеру, «Автокад». Здесь допускается применение всех элементов, которые одобряет ГОСТ. Но нужно учитывать, что создание качественной и правильной схемы системы подвода и вывода воды из дома является задачей достаточно сложной. Тут недопустимы никакие погрешности, поэтому, если опыта работы в таком деле нет, стоит доверить создание чертежа профессионалам.

При планировании проекта с помощью условных обозначений мастер указывает точки ввода горячей, холодной воды, расположение сантехнических приборов и вывод канализации.

зависимости от типа здания может быть использована компактная либо растянутая схема. Тут большую роль играют возможности жилого помещения. Если проект водоснабжения и канализации составляется перед началом строительства здания, то можно расположить все объекты рядом, что упростит дальнейшую работу. Когда речь идет о проведении воды и введении канализации в уже готовом здании, то могут возникнуть препятствия, из-за которых сантехнические приборы придется располагать в разных местах. Это обязательно должно быть указано в проектировочных документах.

Внешний и внутренний диаметр труб и трубопроводной арматуры

DN — Номинальный диаметр (nominal diameter).

Используется как характеристика соединяемых частей таких как: трубопроводная арматура, фитинги, соединения для различных видов трубопроводов.

Номинальный диаметр (округленный внутренний), не означает точный размер в миллиметрах и приблизительно равен значению внутреннего диаметра соединяемого трубопровода в миллиметрах (Определенно в ГОСТе 28338-89, соответствует ISO 6708-80).

Параметр был введён для уменьшения типоразмеров арматуры, трубопроводов и различных соединительных деталей было принято понятие условного прохода.

Согласно ГОСТу 28338-89 нужно обозначать буквами DN и числовым значением, которое выбирается из стандартного ряда.

Ранее применялось обозначение: Dy – Условный проход

Все ГОСТы, упомянутые в тексе на момент написания статьи 01.02.2018г – действующие

Условные обозначения для систем водоснабжения и канализации (DIN 1988)

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ СИСТЕМ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ (DIN 1988)

1.Линия сети сточных вод 2.Линия сети смешанной канализации 3.Линия сети ливневой канализации 4.Изолированный трубопровод 5.Водосточный жёлоб 6.Изменение диаметра труб 7.Вытяжная труба без колпака. Вытяжная труба с колпаком 8.Вентилируемый стояк 9.Конец трубопровода с заглушкой 10.Фланцевое соединение 11.Раструбное соединение 12.Соединение на муфте с резьбой 13.Прочистка 14.Запорный кран 15.Трёхходовой кран 16.Задвижка 17.Дроссельный клапан 18.Обратная заслонка	19.Компенсатор 20.Компенсатор сальниковый 21.Редукционный клапан 22.Трап, выпуск из подвала, ванны 23.Трап подвальный с сифоном 24.Дворовая решётка ливнестока 25.Уличная решётка ливнестока 26.Двойной обратный затвор 27.Смотровой колодец с трубопроводами 28.Смотровой колодец для открытых лотков 29.Очистные сооружения малой канализации 30.Очистные сооружения малой канализации, многокамерная система 31.Очистные сооружения малой канализации, многоэтажная система	32.Отстойник 33.Бензоуловитель 34.Нефтеловушка 35.Жироуловитель 36.Топливная заслонка 37.Топливоуловитель 38.Грязеотстойник 39.Водозаборный кран холодного водоснабжения 40.Водозаборный кран горячего водоснабжения 41.Поворотный водозаборный кран холодного водоснабжения 42.Поворотный водозаборный кран горячего водоснабжения 43.Водозаборный кран с присоединением шланга 44.Кнопочный смывной кран 45.Бачок с поплавком 46.Душ	47.Душ на гибком шланге 48.Водонагреватель (на газе или твёрдом топливе) 49.Смеситель холодной и горячей воды 50.Настенная раковина с холодной водой 51.Настенная раковина с горячей водой 52.Мойка с горячей и холодной водой 53.Открытый резервуар 54.Резервуар сжатого воздуха, запасной напорный резервуар 55.Водоструйный насос 56.Заземление 57.Подземный гидрант 58.Наземный гидрант 59.Поливочный кран	60.Сито, пескоуловитель 61.Проходной запорный клапан 62.Проходной запорный клапан со спускным краном 63.Редукционный клапан 64.Проходной поплавковый клапан 65.Универсальный вентиль 66.Заслонка обратного тока с регулятором и спуском 67.Комбинированный запорный клапан с обратной заслонкой 68.Манометр 69.Предохранительный клапан с противовесом 70.Мембранный предохранительный клапан с пружиной 71.Перелив с терморегулятором
1.Линия сети сточных вод 2.Линия сети смешанной канализации 3.Линия сети ливневой канализации 4.Изолированный трубопровод 5.Водосточный жёлоб 6.Изменение диаметра труб 7.Вытяжная труба без колпака. Вытяжная труба с колпаком 8.Вентилируемый стояк 9.Конец трубопровода с заглушкой 10.Фланцевое соединение 11.Раструбное соединение 12.Соединение на муфте с резьбой 13.Прочистка 14.Запорный кран 15.Трёхходовой кран 16.Задвижка 17.Дроссельный клапан 18.Обратная заслонка	19.Компенсатор 20.Компенсатор сальниковый 21.Редукционный клапан 22.Трап, выпуск из подвала, ванны 23.Трап подвальный с сифоном 24.Дворовая решётка ливнестока 25.Уличная решётка ливнестока 26.Двойной обратный затвор 27.Смотровой колодец с трубопроводами 28.Смотровой колодец для открытых лотков 29.Очистные сооружения малой канализации 30.Очистные сооружения малой канализации, многокамерная система 31.Очистные сооружения малой канализации, многоэтажная система	32.Отстойник 33.Бензоуловитель 34.Нефтеловушка 35.Жироуловитель 36.Топливная заслонка 37.Топливоуловитель 38.Грязеотстойник 39.Водозаборный кран холодного водоснабжения 40.Водозаборный кран горячего водоснабжения 41.Поворотный водозаборный кран холодного водоснабжения 42.Поворотный водозаборный кран горячего водоснабжения 43.Водозаборный кран с присоединением шланга 44.Кнопочный смывной кран 45.Бачок с поплавком 46.Душ	47.Душ на гибком шланге 48.Водонагреватель (на газе или твёрдом топливе) 49.Смеситель холодной и горячей воды 50.Настенная раковина с холодной водой 51.Настенная раковина с горячей водой 52.Мойка с горячей и холодной водой 53.Открытый резервуар 54.Резервуар сжатого воздуха, запасной напорный резервуар 55.Водоструйный насос 56.Заземление 57.Подземный гидрант 58.Наземный гидрант 59.Поливочный кран	60.Сито, пескоуловитель 61.Проходной запорный клапан 62.Проходной запорный клапан со спускным краном 63.Редукционный клапан 64.Проходной поплавковый клапан 65.Универсальный вентиль 66.Заслонка обратного тока с регулятором и спуском 67.Комбинированный запорный клапан с обратной заслонкой 68.Манометр 69.Предохранительный клапан с противовесом 70.Мембранный предохранительный клапан с пружиной 71.Перелив с терморегулятором

Состав рабочих чертежей

Система проектной документации для строительства (сокращенно СПДС) определяет правила черчения элементов водопровода и канализации, а также общий состав пакета. Он является основной частью рабочей документации марки ВК. Полный пакет документов рассматривает всю канализационную сеть, внутреннюю и наружную. При этом, обе части отображаются в разных чертежах, поскольку специфика их работы отличается друг от друга.

СПДС водоснабжение и канализация внутренние сети рассматривает специфику построения схем и чертежей внутренних линий. В случае необходимости они могут быть совмещены со схемами водо- или газопроводов. Все использованные обозначения также определены нормативами, отклонение от которых недопустимо.

Пакет состоит из следующих документов:

• общие схемы канализационных линий;
• эскизы нетиповых конструкций;
• чертежи нетиповых узлов комплекса;
• таблицы, демонстрирующие перечень материалов, необходимых для создания сетей;
• спецификация на использованное оборудование.

Здесь же приводятся общие указания, разъясняющие или уточняющие данные схем или чертежей.

К ним относятся:

• информация о документах, на основании которых производилась разработка РД;
• подтверждение соответствия РД всем действующим нормативам, стандартам;
• список документации, технических регламентов, определяющих порядок ведения работ;
• уровень отметки, условно принимаемой за нулевую;
• список скрытых (подземных) работ;
• нормативные документы, которые использовались при выполнении расчетов;
• геологическая характеристика участка;
• особые требования к выполнению работ, теплоизоляции.

На инженерных схемах коммуникаций отмечаются:

• оси трубопроводов и расстояния между ветками;
• координаты и уровни глубины колодцев или коллекторов;
• технологические узлы, действующее оборудование;
• диаметры выпусков канализационных линий;
• отметки уровня отводов, перекрытий, стояков, прочих элементов.

Основное внимание должно быть уделено пропускной способности и конфигурации всех линий. Это основные показатели, определяющие эффективность и рабочие параметры комплекса

Кроме того, важным моментом является геологическая обстановка, уровень почвенных вод, наличие сезонных колебаний или возможность подтоплений. Воздействия на подземную часть системы опасны тем, что проявляют себя в развитом состоянии, когда все проблемы уже возникли. Грамотное проектирование позволяет заранее рассчитать все опасности и воздействия. ГОСТ водоснабжение и канализация наружные сети — это свод правил, по которым оформляется техническая документация.

Какие данные вносят на чертеж

Внесение следующих показателей, описывающих систему водопровода, обязательно при построении аксонометрической схемы. К такой информации принадлежит:

1. Обозначение стояков (обычно области линии-выноски).
2. Уровень пола каждого из этажей помещения, границу горизонтального ответвления (у осей трубопровода), высоту точек водоразбора (отметки вдоль стояков).
3. Диаметры элементов системы.
4. Углы уклона трубопроводов (с указанием показателя уклона).
5. Размеры (длина) каждого из самостоятельных участков трубопровода, к которым относят стояки и горизонтальные ответвления в миллиметрах.
6. Координирующие размеры (информация второстепенного характера).
7. Обозначение узлов с целью детализации чертежа.

Кроме ряда основных данных, к схемам прилагают сопроводительную документацию, в числе которой и спецификация по материалам и оборудованию.

Указание номинального диаметра в зависимости от типа трубы

С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.

Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).

И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.

Обозначение водогазопроводной трубы (Труба ВГП)

К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:

• В системах отопления зданий;
• Различных видах водопроводов;
• В конструкциях газопроводных систем и газопроводов;

Пример обозначений

Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.

То же самое только с муфтой.

Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.

Обозначение электросварных прямошовных труб

Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.

Пример обозначения

Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.

Указание диаметра бесшовных стальных труб

Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.

Пример обозначения

Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».

Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».

Указание диаметров пластиковых труб

Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:

Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.

Пример обозначения пластиковых труб и фитингов

Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.

Условное обозначение пластиковых фитингов:

Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.

Схема двухтрубного радиаторного отопления помещений одноэтажного дома или квартиры

<DIV><IMG style=»POSITION: absolute; LEFT: -9999px» alt=»» src=»https://mc.yandex.ru/watch/8100424″></DIV>

Класс системы отопления – Эконом Плюс Ручное регулирование температуры в помещениях. Лучевая двухтрубная разводка. Две и более веток отопления. Нижнее подключение радиаторов

Преимущества системы отопления:

Простота монтажа и настройки. Эстетичный вид помещений в связи с отсутствием видимых трубопроводов. Система гидравлически устойчива.

Недостатки системы отопления:

Только ручное регулирование температуры в помещениях. Насос не защищен от перегрузки. Расход труб выше, чем при горизонтальной и вертикальной разводке. Необходимость укладки трубопроводов в стяжке и гофрокожухе или утеплителе.

Условия эксплуатации системы отопления:

Давление в системе отопления — до 2,5 бар Температура системы отопления — до 90°С. Дельта температур (разница между температурой подачи и обратки) 20°С. Площадь отапливаемого помещения — до 250м2. Мощность системы отопления — до 30 кВт.

Длина подающего трубопровода от коллектора до последнего радиатора — не более 30м.

Спецификация основных материалов и оборудования:

1А.Труба металлопластиковая d=16×2 (метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен d=20мм, медь d=15мм) -не более 60м на радиатор. 1Б.Труба металлопластиковая d=26×3-(метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен d=32мм, медь d=22мм) -по месту. 2.Кран шаровой 1″-1. 3.Вентиль прямоточный 1″-1. 4.Бак мембранный для отопления, 24 литра-1. 5.Насос циркуляционный с комплектом гаек- Wilo Star RS 25/6 (или другого производителя с напором в 6м)-1. 6.Клапан обратный 1″-1. 7.Группа безопасности до 50квт 1″-1. 8.Коллектор с отсечными кранами (гребенка) 1″xl/2″- по количеству выходов (веток отопления). 9.Коллектор с регулировочными вентилями (гребенка) l»xl/2″-по количеству выходов (веток отопления). 10.Кран дренажный 1/2″-2. 11.Воздухоотводчик автоматический 1/2″-1. 12.Тройник коллекторный 1′х 1/2″х З/8″-2. 13.Шкаф распределительный-1. 14.Соединитель для трубы 16×2,0 (или другого диаметра — в зависимости от используемых труб)-по количеству выходов. 15.Клапан отсекающий для монтажа воздухоотводчика 1/2″-1. 16.Переходник 1/2″(ВР)хЗ/8″ (HP)-2. 17.Пара кронштейнов для коллекторов-комплект. 18.Кожух гофрированный ПНД 16(25)-по месту. 19.Воздухоотводчик ручной 1/2″- по месту (в зависимости от количества радиаторов). 20. Радиаторы отопления — в зависимости от потребностей помещения. 21.Узел нижнего подключения радиатора -по месту (в зависимости от количества радиаторов). 22.Соединительная труба-по месту. 23.Пробка радиаторная 1″-по месту (в зависимости от количества радиаторов). 24.Воздухоотводчик ручной 1/2″-по месту (в зависимости от количества радиаторов). 25.Футорка радиаторная 1″ х 1/2″-(в зависимости от количества радиаторов). 26.Соединитель 16 (2,0) (или другого диаметра — в зависимости от используемых труб)-по месту.

Схема радиаторного отопления двухэтажного дома
