Как выбрать и где установить клапан сброса воздуха

Почему в радиаторах водяного отопления скапливается воздух

О появлении внутри радиаторов воздуха не возникает вопросов, когда элементы отопления только что установлены новые или подвергались капитальному ремонту. Сложнее выяснить, откуда берутся воздушные пробки во время интенсивной эксплуатации системы. Причиной тому часто являются допущенные ошибки монтажа или эксплуатации.

Если охватить все случаи возникновения проблемы, то воздух в отоплении появляется по следующим причинам:

• у самотечной системы не соблюден уклон труб;
• батарея выставлена на кронштейны не по уровню со строгой горизонтальностью;
• заливка воды в систему отопления выполнена неправильно;
• разгерметизация узлов, плохое соединение некоторых элементов отопления;
• отсутствие автоматики для стравливания воздуха или ее поломка;
• проведение мелкого ремонта отдельного узла, вследствие чего произошла разгерметизация системы;
• скопление большого количества ржавчины внутри секций батарей;
• заливка в автономное отопление новой порции воды, содержащей большую примесь воздуха.

Особенности автоматических отводчиков воздуха

Для того чтобы провести стравливание воздуха в системах отопления закрытого типа, таких как теплый пол в доме, не нужно участие человека. Высокая производительность не снижает сильную чувствительность к примесям в теплоносителе, поэтому их монтаж производится вместе с фильтрами. Фильтры устанавливают как на подающей линии, так и на обратке. Для того чтобы наиболее эффективно удалить воздух, их конструкция имеет ступени, благодаря чему позволяет убрать кислород из каждой группы приборов.

Если трубы были смонтированы в частном доме слегка под углом по ходу движения воды – спускной механизм позволяет развоздушить отопление с большим расходом теплоносителя, и увеличивает давление.

Как понять, что батарея завоздушена

Признаки образования воздушных пробок проявляются сразу. Здесь не нужно быть большим специалистом, чтобы понять, что наступила необходимость избавиться от воздуха в радиаторе отопления методом его стравливания.

О появлении воздуха свидетельствуют холодные участки батареи

О завоздушивании отопления можно узнать по следующим признакам:

1. Воздух служит своеобразным изолятором тепла. В том месте, где он скапливается внутри батареи, секции не прогреваются от теплоносителя. Участки легко определить, прикоснувшись к радиатору ладонью руки.
2. О наличии воздуха возвестит бульканье в батареях, когда работает отопление.
3. Автономное отопление закрытого типа оснащают манометром. Если измерительный прибор показал падение давления в системе, то оно не происходит без особой причины. Вероятно, где-то появилась течь из-за разгерметизации узла. Естественно, с вытеканием теплоносителя внутрь системы проникает воздух.

При появлении одной из причин надо спустить воздух с батареи в квартире, после чего работоспособность отопления восстановится.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

• В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
• При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
• Он давит выступом-флажком на жиклер, отжимая его.
• Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
• По мере выхода воды корпус воздухоотводчика заполняется водой.
• Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Когда нужно спускать воздух в батареях

Стравливанием воздуха нужно заниматься сразу, как только проявится одна из перечисленных причин. Однако выявить их можно только на протяжении сезона, когда работает отопление.

Завоздушивание легко выявить в период работы отопления

Важно знать, что воздух образуется внутри системы даже тогда, когда она не работает. Многие этому нюансу не уделяют внимание, а зря. Кислород внутри батареи и металлических труб способствует образованию коррозии. Куски ржавчины отваливаются, образуются засоры. Чтобы продлить срок эксплуатации системы, воздух в батареях отопления в квартире стравливают даже летом.

В этот период чаще всего происходит завоздушивание по следующим причинам:

1. Летний период отводится для ремонта отопления. Сантехники обслуживающей организации меняют вентили, прогнившие трубы. Чтобы отремонтировать отдельный участок, воду сбрасывают со всего стояка.
2. Владельцы квартир летом самостоятельно занимаются ремонтом своего отопления. Из-за отсутствия возможности отключения контура от централизованной системы, воду аналогично сбрасывают со всего стояка. В некоторых случаях сливают со всего многоэтажного дома.
3. Если запорная арматура на входе в многоквартирный дом была перекрыта, по законам физики объем теплоносителя уменьшился. После открывания задвижек подающаяся под давлением вода всасывает воздух и заполняет им стояки.
4. Часто на летний период слесаря преднамеренно сбрасывают давление со стояков, чтобы избежать в будущем лишней работы. Дело в том, что чугунные старые батареи после остановки отопления иногда начинают течь на местах соединения секций, если они длительное время стоят под высоким давлением холодного теплоносителя. Слесарям проще сбросить давление, чем менять множество прокладок, выполняя сложную разборку секций.

Чтобы развоздушить весь стояк, надо спустить воздух из батареи на последнем этаже или чердаке, что зависит от схемы отопления. Этой работой обычно занимаются сами слесаря перед началом отопительного сезона. Хозяину каждой квартиры, прикрепленной к этому стояку, необходимо самостоятельно из своих радиаторов летом периодически стравливать воздух, чтобы собственная система по максимуму оставалась заполненная теплоносителем.

Влияние воздуха на работу отопительной системы

Кроме нарушения нормального прохода теплоносителя, завоздушивание становится причиной того, что трубы начинают вибрировать, а соединения ослабляются. Иногда даже происходят разрушения в местах сварки.

Например, в подсобках и т.п. Ведь проверять температуру в трубах в них нередко ленятся.

Тем не менее, если циркуляция в некоторых батареях будет нарушена, это может стать причиной перерасхода топлива, или вообще выхода из строя всей отопительной системы. Так что, делайте выводы. К тому же, воздух приводит к коррозии внутренних металлических частей. Таким образом, завоздушивание сокращает срок службы системы. В частности, приводит к протечкам и поломке различного оборудования.

Как спускать воздух с батарей отопления

Для удаления воздушных пробок созданы специальные узлы. Работают они в ручном или автоматическом режиме, что зависит от устройства. Такая арматура должна стоять на каждом радиаторе и сложных участках трубопровода.

Как стравить воздух из батареи через кран

Самым простым и распространенным узлом для развоздушивания отопления является кран Маевского. Устанавливают его на одной из верхних пробок батареи.

Кран Маевского является самым распространенным узлом для стравливания воздуха из батарей

Важно! Для того чтобы спустить воздух с батареи старого образца, раньше вместо кранов Маевского часто устанавливали обыкновенные водоразборные краники из бронзы, применяемые на рукомойниках. Суть процедуры развоздушивания не меняется в зависимости от того, какой конструкции установлен узел.

Если говорить о кранах Маевского, то они тоже имеют много разновидностей. Устаревшие модели созданы под отвертку или ключ. С одной стороны, в этом есть плюс. Неквалифицированные люди или дети самостоятельно не откроют кран, что предотвратит затопление квартиры. С другой стороны, создаются неудобства обслуживания. Чтобы открутить кран, надо при себе иметь инструмент. Иногда он может закипать твердыми отложениями. Чрезмерное усилие инструментом приводит к обрыву рабочего штока.

Современные краны Маевского оснащены съемными ручками. Отверстие для стравливания расположено сбоку, что дает возможность удобно сливать теплоноситель в подставленную емкость.

Чтобы краном Маевского спустить воздух из батареи, нужно выполнить следующие действия:

1. Участок батареи возле крана оборачивают ветошью. Она предотвратит разбрызгивание воды по комнате. Под сливное отверстие подставляют емкость.
2. Шток крана инструментом или за рукоятку медленно откручивают, пока не появится шипение воздуха. Если механизм прикипел, нельзя пытаться сорвать его усилием. Шток пытаются аккуратно расшатать легкими нажатиями в разные стороны.
3. Когда из отверстия зашипит воздух, дожидаются появления ровной струи воды. Сливают примерно до 2 л.
4. Кран закручивают, ожидают около 10 минут. Процесс повторяют, чтобы удостовериться в отсутствии воздуха.

После процедуры кран проверяют на отсутствие протечек. Съемную ручку лучше снять, чтобы к ней не добрались дети.

Как спустить воздух с батареи без крана

Отсутствие крана для стравливания воздуха усложняет обслуживание отопления. Однако в некоторых случаях он не нужен. Первый пример – это отопление с автоматическими воздухоотводчиками. Узел устроен так, что самостоятельно удаляет из системы воздух. Хозяину квартиры необходимо только периодически удостоверяться, что воздухоотводчик работает.

Второй пример – это автономное отопление открытого типа. Система предполагает наличие расширительного бака для воды. Установлен он в самой высокой точке рабочего контура. Весь воздух будет выходить через бак. Важно только постоянное присутствие в нем небольшого уровня воды. Если хозяин прозевает, отопление «завоздушится» через пустой расширительный бак. Чтобы выгнать воздух, достаточно добавить в систему воды. Однако залив осуществляют через штуцер, установленный на самой нижней точке контура. Обычно это вход обратного трубопровода в котел.

У автономной системы закрытого типа через расширительный бак невозможно стравить воздух, так как вместо него стоит гидроаккумулятор. Невозможно заняться развоздушиванием, если отсутствуют автоматические отводчики и краны. В этом случае придется прибегать к радикальному методу – частичному откручиванию боковой пробки радиатора.

Внимание! Откручивать частично пробку радиатора для удаления воздуха можно только на автономном отоплении собственного дома с низким давлением теплоносителя.

Для стравливания воздуха через пробку батареи понадобится газовый ключ

Опасность метода обусловлена затоплением помещения. По этой причине его нельзя использовать в квартирах. Во-первых, централизованное отопление работает под высоким давлением. Если на пробке плохая резьба, ее сразу сорвет из батареи при попытке открутить. Во-вторых, в квартире пострадает не только собственное помещение, но и соседи, расположенные этажами ниже.

Методом может воспользоваться владелец собственного дома на свой страх и риск. Для развоздушивания на пару витков откручивают одну из верхних пробок батареи, к которой не подведен трубопровод. То есть, она исполняет роль заглушки. Пробка может быть с левой или правой резьбой. Чаще всего заглушки на чугунных радиаторах левосторонние, но лучше удостовериться легким проворачиванием в разные стороны.

После откручивания газовым ключом заглушки на пару витков, зашипит воздух. Перед этим под батареей нужно застелить пленку, приготовить ветошь и ведра для сбора воды. Со временем воздух будет выходить частично с брызгами. Когда шипение полностью прекратиться, начнет капать вода, заглушку закручивают, подмотав несколько витков льна или фум-ленты.

Виды воздухоотводчиков и их конструктивные особенности

Рис. 6 Пример конструкции воздухоотводчика с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

• Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
• Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
• Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
• На рынке представлены аналоги воздухоотводчиков – сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух – это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
• Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

• В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
• Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта – в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
• После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики от завоздушивания батарей отопления

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

• Поворотной рукояткой из пластика или металла.
• Специальным сантехническим четырехгранным ключом.
• Винтом со шлицем под плоскую отвертку.

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа – это повлечет дополнительные расходы, но упростит развоздушивание батарей.

Сколько нужно спускать воздух в батареях

Длительность процедуры определяют индивидуально. Все зависит от схемы, типа отопления, степени завоздушивания. Обычно процесс считается завершенный, когда из крана перестанет шипеть воздух, а вода потечет ровной струйкой.

Процесс развоздушивания считается завершенным, когда из крана стабильно струйкой течет вода

Чтобы уверенно убрать воздушную пробку в батарее отопления, через кран сливают 3 ведра воды. С таким количеством теплоносителя гарантированно уйдет весь воздух.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

Как избежать появления воздушных пробок

Полностью на 100% исключить образование воздушных пробок невозможно даже в современном отоплении. А вот уменьшить вероятность их образования можно, если соблюдать ряд правил.

У смонтированного отопления по правильной схеме завоздушивание происходит редко

В первую очередь нужно правильно смонтировать все отопительные приборы, подобрать оптимальную схему отопления для конкретного здания. Батареи выставляют строго горизонтально. Укладку трубопровода выполняют с уклонами. Каждый радиатор оснащают краном Маевского или устанавливают автоматические воздухоотводчики. Причем узел дополнительно ставят на сложных участках трубопровода, где существует риск образования пробки.

В автономную систему доливают воду через обратку. Для этого предусматривают в нижней точке контура штуцер с запорным органом. Если автономная система открытого типа, постоянно поддерживают уровень воды в расширительном баке.

Предоставленное видео поможет спустить воздух из радиатора отопления:

Причины возникновения воздуха

Главная причина, из-за которой происходит завоздушивание водяных контуров — нарушения при составлении проекта; при проведении монтажных работах; вследствие эксплуатации пола.

Скопление воздушных масс в змеевике бывает вызвано:

1. Неточным вычислением тепловой нагрузки;
2. Ошибками сделанными при расчёте размера и количества петель, а также диаметра труб;
3. Неправильным выбором насоса, предохранительных и регулирующих комплектующих;
4. Укладкой магистрали с большим количеством перепадов по высоте;
5. Не качественным материалом;
6. Плохим монтажом — отсутствие герметичности стыков и резьбовых соединений;
7. Нарушениями правил при первом запуске пола;
8. Несоблюдением температурного уровня при эксплуатировании;
9. Разгерметизацией трубопровода при поломке или наличии дефекта;
10. Нарушением циркуляции жидкости в контуре, которое вызвано снижением напора из-за неисправности насоса;
11. Поломкой автоматического воздухоотводчика, а также предохранительного и запорного клапана;
12. Выделением газов при нагреве теплоносителя, которые содержатся в нём.

Важно! Прежде, чем осуществлять первый запуск устройства следует выгнать воздух из контуров тёплого пола.

Советы профессионалов

Несколько советов от профессионалов помогут безопасно развоздушить систему и уменьшить вероятность образования пробок:

1. Доливают воду в контур остывшего автономного отопления всегда с нижней точки под небольшим давлением. После доливания включают котел, нагревают теплоноситель до температуры 60 оС, начинают стравливать воздух с каждой батареи через кран Маевского. При необходимости после обслуживания всех радиаторов еще доливают в систему воды.
2. Стержень из крана Маевского полностью нельзя выкручивать. Под струей горячей воды обратно его вкрутить сложно, а часто – невозможно.
3. Откручивать пробку радиатора в квартире строго запрещено. Централизованное отопление работает под высоким давлением. Если заглушку сорвет, будут затоплены все нижерасположенные на этажах квартиры.

Если с развоздушиванием возникают проблемы, оптимально вызвать специалиста из обслуживающей организации, который имеет право отключить стояк для ремонта даже в отопительный период.

Воздушные краны и радиаторная гарнитура

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

В последнее время все более популярной становится прокладка отопительных магистралей ниже уровня пола и применение радиаторов с нижним подключением. Тогда между батареей и полом остается небольшой просвет, куда не всегда можно поместить какую-либо арматуру. На этот случай есть специальная гарнитура подключения со встроенными кранами, показанная на картинке (слева):

Справа изображена гарнитура для нижнего подключения обычного радиатора с боковыми пробками, в ней тоже имеются вентили плюс реализована возможность присоединения термоголовки. Подобные решения выглядят очень эстетично, но потребуют максимальных финансовых затрат. Больше информации о гарнитуре показано на видео:

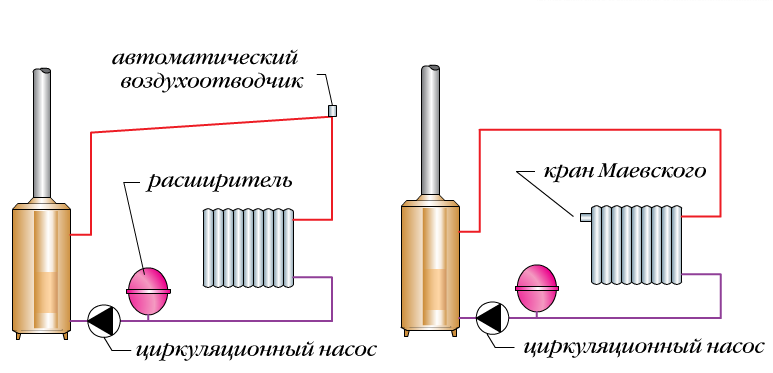

Где правильно нужно устанавливать воздухоотводчики для систем отопления

При монтаже системы отопления установка воздухоотводчиков является обязательной процедурой, для определения нужного количества необходимо знать, куда ставить эти приборы. Воздухоотводчики рекомендуется располагать в следующих местах:

• Самые верхние точки системы. Если при монтаже трубопровод поднимается вверх, обходя какое-либо препятствие, и затем опускается вниз к теплообменным приборам, сверху следует установить автоматический воздухоотводчик для системы отопления. Это предотвратит завоздушивание по той причине, что легкий воздух всегда поднимается вверх и скапливается в трубопроводе на верхнем этаже.

Рис. 9 Виды автоматических воздухоотводчиков

• Радиаторы отопления. Радиаторные теплообменники имеют сложную форму, включающую в себя большое количество секций — это создает удобные полости для скопления воздуха. Поэтому в радиаторах всегда используются выпускные краны Маевского, в индивидуальном отопительном контуре они устанавливаются на каждый радиатор вне зависимости от схемы подключения (однотрубная, двухтрубная, нижняя, боковая, диагональная). Радиаторные ручные модели выпускных клапанов, в отличие от автоматических, имеют малый размер, меньшую стоимость, эстетично вписываются в контур радиатора, поэтому устанавливаются на батареи в подавляющем большинстве случаев производителем и при необходимости хозяевами домов.
• Полотенцесушители. Выпускаемые промышленностью полотенцесушители сложной популярной в быту формы «лестница» всегда комплектуются воздухоотводчиком с прямым патрубком, размещенным в его верхней части. Удобнее, если полотенцесушитель оснащают воздухоотводчиком автоматическим по следующим причинам: расположенный вверху винт ручной модели неудобно закручивать, в жилых домах может периодически отсутствовать вода и ручная настройка становится хлопотной, к тому же выступающий сбоку канал портит эстетичный внешний вид нагревателя.
• П-образные отводы и байпасы. Любой участок трубопроводной магистрали с обращенной вверх петлей собирает воздух, если для отключения петли используют запорный кран, его устанавливают в самой верхней точке, используя модель со встроенным автоматическим клапаном Маевского (естественно, воздухоотводчик вверху можно установить и отдельно от вентиля).
• Система обвязки котла. Также рекомендовано оснащать клапаном обвязку котла для обеспечения безопасного функционирования нагревательного оборудования в случае завоздушивания магистрали.
• Гидрострелки. Не так часто в бытовых отопительных системах используют гидрострелки, к которым подключают циркуляционные насосы, коллекторы радиаторов и теплых полов — если устройство расположено вертикально, в его верхнюю часть вкручивают автоматический спускник воздуха.
• Коллекторы. При устройстве многоконтурных теплых полов используют коллекторы с гребенками, к которым подключают трубопровод различных контуров. Коллекторы располагаются выше уровня водяных полов и всегда оснащаются автоматическими воздухоотводчиками, которые устанавливаются в их корпус производителем, система включает в себя два прибора на подающую и обратную линии.

Рис. 10 Ручные и автоматические воздухоотводчики для систем отопления — схема расположения

Чем грозит отсутствие воздушников

Воздухоотводчики используются не только в сетях обогрева многоэтажных домов, но и частных. Каждый радиатор оснащается воздухоотводчиком, который зачастую представлен в виде ручного типа.

Воздух внутри системы отопления затрудняет циркулирование теплового носителя, что отрицательно отражается на обогреве помещений. Если своевременно не спускать воздух из системы, то при нагревании теплоносителя создаётся вибрация. Это явление в итоге может привести к физическому повреждению контуров отопительной сети. Основными местами повреждений являются места присоединения отопительных радиаторов, а также сварочные или спаечные швы.

Если в контуре из металлотруб отсутствует воздух, то внутренние стенки трубопроводов не подвергаются коррозии, в отличие от тех случаев, когда в системе имеется кислород. При ржавлении внутренних стенок трубопроводов происходит не только снижение срока эксплуатации, но ещё и засорение теплоносителя. Спуск или стравливание воздуха является обязательным условием, так как жильцы домов и квартир, которые проигнорировали провести такую процедуру самостоятельно, могут остаться без тепла.
