Потолок с балками: стильный акцент современного интерьера

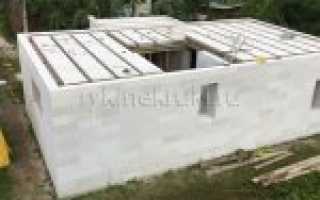

На сегодняшний день сборно-монолитное перекрытие из газобетона, которую предлагает компания Марко, является наиболее простым и легким методом снизить себестоимость строительства, уменьшить трудозатраты и ускорить сам процесс возведения зданий.

Суть подобной технологии в создании облегченного перекрытия за счёт того, что бетоном заливается не вся площадь между капитальными стенами, а только поверхность над газобетонными блоками наружных стен там, где создается монолитный железобетонный пояс. Компания Марко, являясь разработчиком технологии сборно-монолитных перекрытий, выпускает балки необходимых размеров, прикладывая к своей продукции техническую документацию с рекомендациями по монтажу. По отзывам строителей, стоимость сборно-монолитного перекрытия по технологии Марко значительно ниже цены межэтажной конструкции,сооружаемой из железобетонных плит заводского изготовления или монолитной плиты, заливаемой своими руками:

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2. Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым

Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Особенности балочного перекрытия домов

Независимо от того, будете ли вы создавать перекрытия в своем доме самостоятельно или обратитесь за помощью к профессионалам, вам вряд ли удастся придумать что-то более эффективное, чем установка балок перекрытия. Видео о том, как правильно осуществлять такой монтаж и обо всех нюансах этого процесса, вы можете найти внизу этой страницы.

Балочные системы перекрытия имеют такие особенности:

• Их основой являются деревянные или металлические элементы, которые опираются на несущие стены здания. Параметры их сечений зависят от дистанции между деталями и ширины пролетов, которые будут перекрываться. Просчитывая сечения балок, важно учесть ту нагрузку, которую им придется выдерживать.
• Функциональность, надежность и безопасность балочного перекрытия зависит от выбора материала. Если выполняется установка металлических балок перекрытия, выбор не будет сложным, а вот при покупке деревянных балок выбирать их нужно очень тщательно. Использовать можно и лиственные породы деревьев, но, если будет такая возможность, лучше покупать хвойные. Они намного прочнее и выносливее, дольше служат и практически не деформируются. Главный показатель качества древесины – уровень ее влажности. Если дерево плохо просушили, оно уже в составе дома будет высыхать дальше. Это может привести к деформированию, как отдельных деталей, так и всей конструкции.
• Материал, который будет использоваться для перекрытий в доме, должен быть без дефектов и изъянов. Если вы увидите на балках много сучков, трещин или гниль – не покупайте его. Такой материал станет началом разрушения здания еще до введения его в эксплуатацию. В тех местах, где балки соприкасаются со стенами, их нужно выровнять. Можно для этого использовать просмоленные кусочки древесины.
• Создавая потолочное перекрытие из балок, не забудьте про необходимость усиления их стыков на внутренних стенах. Для этого можно использовать скобы, металлические хомуты или деревянные накладки. Их толщина должна превышать 4 сантиметра.
• Один и тот же материал подойдет как для потолочных, так и для напольных и междуэтажных перекрытий.

Применение и материалы для изготовления БДК-1

Балки изготавливаются из OSB-3 плит, но также встречаются изделия из обычной древесины. Балки отличаются высокой нагрузочной способностью, так что легко могут быть смонтированы на больших площадях. При этом такие распространённые проблемы, как возникновение дефектов, изгибов, деформаций и трещин не возникают благодаря проклейке на всей площади.

БДК-1 чаще всего применяют при установке съёмной монолитной опалубки. Благодаря способности балок выдерживать вес огромных монолитных перекрытий, к ним часто прибегают в строительстве каркасных домов. Также БДК-1 или в простонародье бимс применяют для строительства каркасных перекрытий.

Разновидности

Клееные балки для перекрытий классифицируются по нескольким параметрам: назначению, породе древесины, используемой для изготовления материала, по типу конструкции.

По назначению

По своему назначению, то есть по вариантам использования, пиломатериал бывает:

• подвальным, цокольным: используются при обустройстве перекрытий для пола;
• межэтажным: применяются при монтаже межэтажных перекрытий;
• чердачным: используются при обустройстве потолочных перекрытий.

По породе дерева

В основном, несущие балки перекрытий изготавливаются из хвойных пород:

• ели;
• сосны.

Возможно использование клена, дуба, березы, но их показатель влажности не должен превышать 14%.

Так же хорошим материалом для изготовления является лиственница. Однако готовые изделия из этой породы рекомендуется использовать для обустройства полов. Лиственница отличается большим весом, поэтому применять такие изделия для межэтажных или чердачных перекрытий в малоэтажном строительстве не рационально.

По типу конструкции

Деревянные балки различаются по сечению и могут быть:

• прямоугольными. Изделие имеет равные противоположные стороны. При монтаже длинную сторону изделия рекомендуется располагать вертикально, а короткую – горизонтально;
• квадратными. Все стороны изделия имеют одинаковые размеры, что не очень удобно при обустройстве перекрытий;
• овальными/круглыми. Пиломатериал обычно применяют при монтаже чердачных перекрытий;
• двутавровыми. Конструкция представляет собой уширенные внизу и вверху элементы, с максимально уменьшенной серединой.

Двутавровые деревянные балки используются редко, так как изготавливаются под заказ и имеют высокую стоимость.

Эффективность использования

Спрос на такие изделия во время строительных работ объясняется определенными преимуществами:

• существенная несущая способность позволяет возводить опалубку под перекрытия больших площадей;
• стоят балки относительно не дорого, позволяют снизить количество прочих материалов. К примеру, двутавр снижает общую массу конструкции и исключает некоторые монтажные части опалубочной системы и опорные элементы;

• балка бдк для опалубки не покрывается трещинами, не деформируется и не раскалывается;
• если запилить замок и применять обычные болты, то балки можно сращивать;
• даже от воздействия влаги балки сохраняют свои первоначальные геометрические формы;
• элементы отличаются экологичностью, способны противостоять воздействию осадков, вредных паразитов и т. п.;
• легкий вес элементов позволяет исключить использование грузоподъемной техники, ускоряет выполнение монтажных работ, увеличивая рентабельность строительства;
• высококачественное изделие можно эксплуатировать длительный срок.

Монтаж

При сборке опалубочной конструкции рекомендуется соблюдать технологические требования и знать главные правила монтажных работ. Алгоритм действий состоит из определенных этапов:

• предварительно готовится площадка;
• выставляются специальные треноги, выдерживается установленный интервал между ними, не превышающий полутора метров. Здесь следует учесть нагрузочные усилия на всю конструкцию;
• устанавливают стойки, на верхних концах которых укреплены держатели, по ним будет выполняться монтаж двутавровых балок;
• ригели поперечного типа фиксируются по продольным, более удлиненным, шаг размещения таких элементов составляет пятьдесят – шестьдесят сантиметров;
• по ригелям крепятся вертикально боковые щиты, все щели между элементами устилаются полиэтиленовой пленкой;
• выкладываются горизонтальные щиты, создающие палубу, выверяется горизонтальное расположение.

ПРИМЕР РАСЧЕТА ДЕРЕВЯННОЙ БАЛКИ ПЕРЕКРЫТИЯ

Большинство помещений имеют прямоугольную форму. В таком случае рациональнее всего крепить балки перекрытия так, чтобы добиться минимально возможной длины самой балки. Так, например, если размер помещения 4 х 6 м, то лучше использовать балки длиной 4 м, так как требуемое сечение для них будет меньше, чем для 6-метровых балок

Обратите внимание, что в нашем случае 4 м и 6 м – это длина пролета балки, сама балка должна быть на 30 – 60 см длиннее

Теперь стоит вернуться к вопросу о нагрузке. Перекрытия жилых домов чаще всего рассчитаны на распределенную нагрузку 400 кг/м2, причем для расчета чердачного перекрытия достаточно будет даже 200 кг/м2. Весь дальнейший расчет будет произведен для такой нагрузки с учетом, что расстояние между стенами равно 4 м.

Балки из клееного бруса: положительные и отрицательные стороны

1. Достаточная длина и прочность бруса дает возможность создать конструкцию с меньшими опорами.
2. Вес бруса меньший нежели у большинства строительных материалов, используемых в стропильной системе.
3. Как правило, изготовление из другого материала подразумевает больше расходов.
4. При грамотном уходе готовая конструкция сможет прослужить долгое время.

Минусы клееного бруса:

1. Если балки плохого качества, то ламели будут расслаиваться и лопаться.
2. Клееные перекрытия не являются экологически чистым материалом.
3. Хоть брус довольно легкий, без дополнительной техники монтаж стропильной системы крайне сложен.

Как правильно рассчитать количество балок из клееного бруса для стропильной системы?

Естественная эксплуатационная нагрузка на перекрытие подразумевает необходимость в точном выборе материала. Рассчитать сечение балок строящегося здания можно в соответствии со СНиП II-25-80.

В процессе расчета можно взять сечение стандартного бруса, но для сложных конструкций следует учитывать коэффициент для клееных пиломатериалов. Как правило, сечение балки бруса должно ровняться примерно 1/10-1/16 части ширины планируемого пролета. Существует таблица И. Стоянова, которая упрощает данные расчеты. Например, если пролет равен 6 м, с нагрузкой на метр в 350 кг, то сечение должно составлять не меньше 20х22 см. Если пролет меньше, к примеру, 3 м с нагрузкой в 200 кг, сечение должно быть не менее 5х16 см.

Особенности монтажа балок перекрытия из клееного бруса. Цена

Клееный брус перед началом работ следует пропитать антисептиком и огнеупорным составом. Естественно, при производстве данного материала уже использовался подобный состав, однако сделать это еще раз не будет лишним.

Опорные концы стропил необходимо изолировать рубероидом. Устанавливать балки следует с расчетом нагрузки на всю конструкцию. Для повышения звукоизоляции под них между этажами прокладывается войлок или резина.

Снизу для крыши конструкция устилается утеплителем, к примеру, «Изоспаном», и монтируется черновой потолок. Для этого доски можно брать с толщиной в 20 мм. Потолок необязательно делать сплошным, поскольку это просто несущее сооружение. Балки сверху покрываются гидроизоляцией. Между этажами прокладывается теплоизолятор, к примеру, минвата, которая также служит как звукоизолятор. Вся конструкция крепится саморезами, сечение которых зависит от толщины балок.

Цена на балки перекрытия из клееного бруса

Балки из клееного бруса традиционно производят из ели и сосны, а значит их стоимость примерно одинаковая. Однако и тут имеются свои нюансы. Цена на балки зависит от:

• производителя;
• сечения балки;
• качества балки.

Покупать более длинные балки намного выгоднее. Производители также могут делать скидку покупателям, приобретавшим материал от 5 кубов.

Кроме того, большинство производителей предлагают сделать надпилы на брусе за 20-30% от общей стоимости.

Вывод

Покупать балки для перекрытия из клееного бруса можно, однако только у проверенного производителя. Траты на покупку этой продукции будут меньшими, нежели на аналогичный товар из какого-либо другого материала. Помимо этого, стропильная система подобной конструкции будет оперативна в сборке, и экономна при доставке. А форму балки при точном расчете нагрузки и соблюдении всех технологий будут удерживать долгие годы. Естественно, многое зависит от квалификации работников, которые будут производить монтаж стропил.
