Чертежи навесов: как составить схему сооружения из поликарбоната

Металлические навесы – надежные, функциональные хозяйственные постройки, прочные, практичны, но визуально легкие, гармонично вписываются в ландшафт участка, не загромождают природный пейзаж. В статье разберем, в чем преимущества и недостатки конструкций из металла, из чего лучше строить, предложим примеры простых проектов, подскажем, как правильно рассчитать размеры постройки, а также ее отдельных элементов.

Приведем подробную, поэтапную инструкцию, как сделать односкатный навес из металлопрофиля своими руками, чертежи для примера выбрали со средними размерами, при необходимости их можно откорректировать под индивидуальные условия.

Invalid Displayed Gallery

Типы навесных строений

Тип навеса	Сфера применения	Особенности конструкции
пристроенный	террасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группами	пристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры
консольный	козырьки небольшого размера над входными группами, окнами, балконами	не имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене
отдельно стоящий	надворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далее	опирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.

Тип навеса	Особенности конструкции	Особенности монтажа
односкатный	одна сторона опорной системы выше другой, если навес отдельно стоящий, у консольных и пристроенных навесов верхние концы стропильных ног крепятся к стене, нижние опираются на подвес или опору	самый простой в исполнении тип навеса, не требующий проведения сложных расчётов и наличия специального оборудования, подходит любой кровельный материал, для монтажа навеса над большой площадкой стропильную систему собирают на основе ферм в виде прямоугольного треугольника
двускатный	верхние концы стропильных ног опираются друг на друга или на конёк, необходимы дополнительные вертикальные и наклонные элементы для устойчивости системы	при наличии правильных расчётов и чертежа монтаж ненамного сложнее, чем односкатного навеса, монтаж кровельного материала усложнён только необходимостью установки конька, фермы для монтажа стропильной системы большого навеса имеют форму равностороннего треугольника
шатровый	стропильные ноги встречаются в одной точке – вершине шатра	расчёт стропильной системы усложняется с ростом числа скатов крыши, для выполнения кровли требуется точная нарезка кровельного материала, необходимы специальные кровельные элементы для защита стыков и вершины крыши
арочный	кровля имеет форму волны, арки или полуарки, стропильная система собирается на основе дугообразных стропильных ног или ферм	самостоятельное изготовление стропил или ферм возможно только при наличии трубогиба и навыка по формированию одинаково изогнутых труб, кровельный материал для такого навеса должен быть гибким, криволинейные навесы своими руками монтируют редко

Чертежи в зависимости от расположения навеса

Для составления чертежей и дальнейшего расчета, прежде всего необходимо определиться с местом строительства, от этого зависит форма опирания:

• Отдельно стоящее – на самостоятельном фундаменте с опорными вертикальными столбами по всему периметру.
• Балочно-опорное – пристройки к зданию: одна сторона навеса стоит на столбах, другая опирается на горизонтальную балку, закрепленную на стене для равномерного распределения нагрузок по несущей конструкции.
• Консольно-опорные – пристройки к зданию, но здесь опирание приходится на кронштейны или закладные, устроенные в несущей стене.
• Консольные – небольшие козырьки над входом в дом, поддерживаемые менсолами или закладными.

Чертеж навеса из профильной трубы, стоянка для автомобиля на самостоятельных опорах

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить простой настил из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. Распространено сегодня и применение поликарбонатных листов для изготовления кровли навеса. Помимо этого никто не отменял шифер , а также можно использовать листы из полимера. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Преимущества и недостатки

Плюсы поликарбонатных панелей:

1. Упругий и гибкий материал, можно использовать для всех видов кровли.
2. По своим характеристикам превосходит пластик и стекло.
3. Не подвержен резким перепадам температур.
4. Малый вес.
5. Достаточная степень прозрачности.
6. Не подвержен механическим воздействиям.
7. Простой в монтаже.

Минусы:

1. Высокая стоимость.
2. Нет противостояния к абразивным воздействиям.
3. Расширяется от жары.

Навес к дому из металлопрофиля своими руками. Пошаговая инструкция

Когда готовы все материалы для работы, можно приступать к монтажу навеса. Технология сборки состоит из нескольких этапов:

• Подготовки.
• Сборки каркаса.
• Перекрытия кровли.
• Проверки конструкции на прочность.

Перед тем, как начинать монтаж, следует выполнить подготовительные работы.

Подготовительные работы

На начальной стадии следует подготовить место для строительства. Для этого территория очищается от мусора и растительности. Площадку необходимо разровнять и утрамбовать почву. Затем выполняется разметка: с помощью рулетки делаются отметки расположения столбов. Места следует отметить колышками, между которыми натянуть веревку. Затем роются ямы глубиной 1 м (для большой конструкции 1,5 м).

Следующий этап подготовки – нарезка труб. Если в качестве опор будут использоваться круглые трубы, то диаметр должен быть не менее 80 мм. Оптимальная длина – 3000 мм. Также необходимо подготовить куски труб диаметром 83 мм.

Обрезные части труб 83 мм закладываются в подготовленные отверстия. В них вставляются трубы 80 мм

Необходимо обратить внимание на то, что из обрезной короткой трубы не должна быть видна опора. Затем опору с обрезной трубой нужно соединить болтами

Готовую конструкцию нужно вставить в яму, засыпать песком и залить бетоном. Оставить на 1 неделю для высыхания смеси.

Монтаж каркаса

Когда бетонная смесь высохла, можно начинать сборку каркаса. Для этого каждый ряд столбов обвязывается профильными трубами. Такие балки закрепляются болтовым соединением. Ровность установки необходимо постоянно проверять строительным уровнем. Если столбы разного размера, то их следует подпилить, после чего продолжать работу.

Затем следует увеличить прочность конструкции. Для этого устанавливаются укосины – металлические профили, которые соединяют опорные столбы и балки.

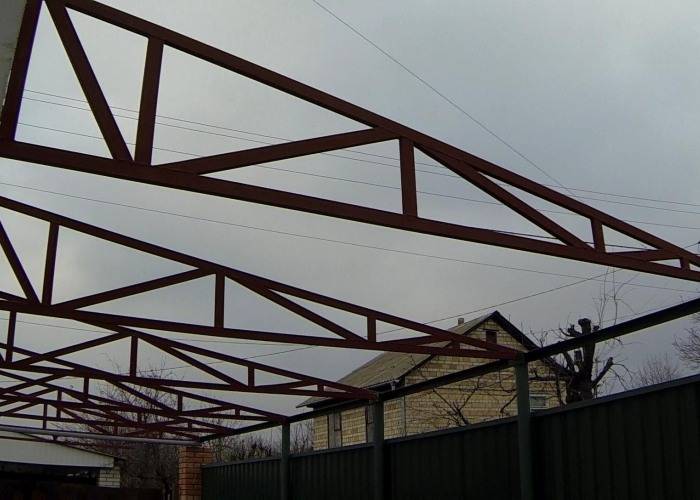

Затем начинается этап установки несущей ферменной конструкции. Она монтируется на балки. Такая конструкция позволит укрепить навес, за счет чего он выдержит большую нагрузку.

Ферма представляет собой треугольник, в центре которого устанавливаются профили в зигзагообразном направлении. Чтобы правильно сделать ферму, необходимо ее выполнять по чертежам. Фермы устанавливаются через каждый метр.

Сверху на ферму перпендикулярно монтируются лаги (прямоугольные трубы). Все элементы соединяются болтами. После сборки конструкции необходимо проверить прочность всех соединений. При необходимости нужно обеспечить более надежную защиту.

Готовую конструкцию необходимо покрыть слоем грунтовки, а затем покрасить. Это продлит ее срок службы. Когда краска полностью высохнет, можно устанавливать листы металлопрофиля. Монтаж начинается снизу вверх.

Закреплять листы нужно саморезами. Необходимо выполнять не менее 8 креплений для одного листа. Первый ряд листов металлопрофиля укладывается внахлест. Второй ряд устанавливается встык к первому ряду. Но все листы второго ряда относительно друг друга устанавливаются внахлест.

Необходимые материалы и инструменты

Для сооружения фундамента либо ямок под столбы, понадобится лопата. При выполнении дальнейших работ необходимо иметь следующий инструмент:

• строительный уровень (лазерный либо пузырьковый);
• рулетка;
• болгарка либо специальная пила по металлу;
• дрель с перфоратором и комплектом сверл;
• специальный клепальщик;
• саморезы по металлу;
• заклепки.

Также важно закупить строительный материал для опор (металлические трубы либо деревянные брусья) и для монтажа фундамента (цемент, песок, гравий), металл для навеса. Существует правило, как рассчитать металл на навес, чтобы не ошибиться. К общему количеству добавляют 5%, на случай разных потерь или брака.

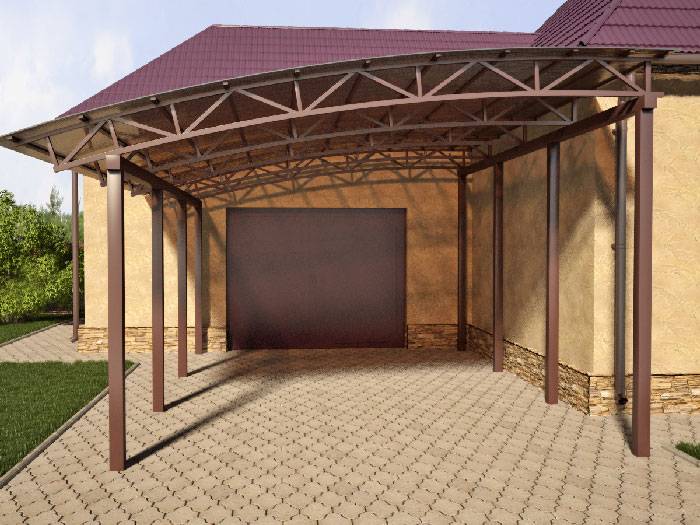

Односкатный навес для машины. Подготовка проекта

Строительство навеса начинают с подготовки проекта. Он включает чертёж с основными размерами и описанием параметров будущей конструкции. В проекте учитывают оптимальные условия для эксплуатации, состав покрытия, характеристики основы и покрытия.

1. Выбор лучшего зимнего варианта.

Все преимущества навеса для автомобиля полностью раскрываются зимой.

При разработке проекта обязательно рассматривают климатические особенности местности.

Доказано, что зимой автомобиль лучше хранить под навесом.

Конструкция из опорных столбов и крыши надёжно защищает от осадков, а к тому же не создаёт свой микроклимат. Заехав зимой под навес, машина постепенно остывает, а значит, не покрывается росой. В гараже из-за смены температуры выпадает роса, которая постепенно разрушает металл кузова.

В районах с холодной и продолжительной зимой выбирается более прочная конструкция, выдерживающая толстый слой снега. Каркас из дерева или металла дополнительно усиливают, чтобы выдержать нагрузку до 150 кг на кв. м кровли.

Среди кровельных материалов только поликарбонат не меняет своих качеств в условиях суровой зимы.

1. Выбор покрытия площадки.

Недорогой и простой способ покрытия – это засыпка щебёнкой. Чтобы не делать спуск, покрытие должно находиться на уровне земли. Жёсткость у щебёнки достигается качественной трамбовкой.

05994503908b7f8a7a98934d092c6c18.jpe

59055cb862dc419c1722589b53d94784.jpe

cf164ad0d03c99f2f60f14325c6cfdbc.jpe

Более затратные способы — это укладка бетона или тротуарной плитки. В любом случае перед укладкой площадку готовят: снимают слой почвы, делают отсыпку щебнем и песком, утрамбовывают.

1. Выбор размеров конструкции.

В зависимости от количества машин выбирают размеры.

Стандартами установлено, что для одного автомобиля навес должен быть по длине больше машины на один метр, а по ширине до двух метров.

Для двух машин ширина навеса рассчитывается по формуле: Ш = Ш1 + Ш2 + 2 м + 0,8 м, где:

• Ш1 и Ш2 – ширина машины;
• 2 м – запас по 1 м с наружных сторон автомобилей;
• 0,8 м – расстояние между автомобилями.

Высота выбирается с учётом габаритов автомобиля с грузом на багажнике. При очень высоком навесе косые осадки попадают внутрь конструкции. Оптимальная высота 2,3 метра.

Универсальными считаются следующие размеры:

• Средний автомобиль с небольшой площадкой – 6,0 х 3,0 м;
• Микроавтобус, внедорожник – 6,5 х 3,5 м;
• Два автомобиля – 6,5 х 6,0 м.

1. Выбор материалов опоры.

В качестве строительных материалов для стоек подходят: металл, дерево, бетон, кирпич, камень.

Обычно опоры строят из металла или дерева. Их легко монтировать, а главное, они обходятся дешевле, чем другие строительные материалы.

Металлические стойки.

Основное требование к сборным металлическим опорам – это прочность. Чтобы выдерживать нагрузку кровли со снежным покровом, потребуются 100 — миллиметровые металлические трубы. Диаметр зависит от шага установки. Минимальный размер труб допускается, если стоек много. А вот для односкатной кровли с четырьмя стойками потребуются трубы максимального диаметра.

Деревянные стойки.

К опорам из дерева предъявляют особые требования. Прежде всего, это связано с возможным гниением из-за влажности. Опоры из качественных сортов древесины, обработанные перед установкой, прослужат до 15 лет.

Достаточную надёжность обеспечивают 200- миллиметровые оцилиндрованные бревна и брус размером 150 мм .

Перед покупкой материала надо посчитать количество стоек. В зависимости от шага их требуется разное количество. Каждая стойка должна выдерживать давление до 250 кг.

Подсчитано, что для среднего автомобиля с небольшой площадкой потребуется 6 стоек. Между опорами выбирается расстояние до 3 м. Обязательно ставятся стойки по углам строения.

1. Выбор материалов для покрытия.

В качестве покрытия для отдельно стоящего строения лучше всего подходит профнастил или ондулин. Они имеют высокую надёжность и прочность, поэтому служат более 20 лет. Дольше служит только металлочерепица, но она стоит дороже, а главное, задерживает сход снега. Эти покрытия не пропускают свет, поэтому под ними всегда тень.

Навесам лучше всего подходит поликарбонат

Основное внимание уделяют выбору качества материала. В жаркую погоду хорошо создаёт тень трёхслойный поликарбонат с высоким показателем поглощения солнечного света

У навеса, пристроенного к дому, логично делать однотипное с домом кровельное покрытие.

Основные параметры кровель устанавливаются «Строительными нормами и правилами». Ими пользуются при проектировании кровель с любым покрытием. Наклон в градусах или процентах определяют по уровню горизонта. Большое значение для выбора наклона имеет вид кровельного материала.

Для всех кровель на столбах оптимальным считается наклон ската от 15 до 25 градусов.

Выбор материала навеса: дерево, камень или пластик?

Чем прочнее и солиднее материал, тем надежнее получится навес, и тем же дороже. Чем хрупче и легче каркас, тем бюджетнее. Мы бы посоветовали вам искать «золотую середину», но многое на самом деле зависит от того, что именно вы ожидаете от этой постройки.

Так, самый надежный и крепкий навес получится из кирпича, подобен ему брусовый, и уже более легковесными и изящными строят металлические, кованные и пластиковые конструкции.

Уютный деревянный навес из досок и бревен

Деревянные навесы, обладающие богатым выбором цвета и текстуры, довольно часто оказываются вполне долговечными, хотя древесина и боится влажности и грибка. Здесь весь секрет в правильной подготовке деревянного навеса, обработке его антисептиками и специальными красками и лаками для открытой атмосферы. Плюс многие породы древесины сами по себе способны отлично противостоять природе (например, лиственница).

Довольно основательно и дорого всегда выглядит навес и бруса или сруба, особенно, если продолжает собой основной дом. Но строить его непросто, а ухаживать нужно будет каждый год. И при этом деревянные стойки еще пожаронебезопасны, менее стойкие, чем каменные, и требуют систематической обработки антисептическими и огнестойкими смесями.

Зато такие навесы отличаются простотой монтажа, ведь для них не нужна сварка, которой владеет не каждый. А вот собрать навес на болты и анкеры, как обычный конструктор, под силу любому.

Кроме того, пиломатериалы режутся и шлифуются достаточно легко. Правда, если вам по душе больше арочные навесы, то из древесины их сделать достаточно проблематично. Ведь согнуть деревянную балку непросто, хотя и можно собрать дугу из отдельных деревянных брусков.

Итак, для строительства деревянного навеса вам понадобится брус для стоек – 70х70 мм, для привязки к стене – 40х60 мм, а для перекрытий – 40х60 мм. Вообще брус для стоек, конечно, может иметь и меньшие размеры, если площадь самого навеса совсем небольшая (хотя мы не рекомендуем этого делать). Минимальное значение – 40х40 мм, а когда площадь превышает 5 м2, тогда уже от 60х60 мм.

В качестве несущих опор для деревянного навеса хорошо подходит столбчатый фундамент. Сам процесс монтажа будет выглядеть так:

Как только стойки будут готовы, на нужной высоте закрепите подстропильные балки. Их удобно делать из досок 150х50 мм, при этом проверяя правильность при других помощи ровных досок:

Теперь установите стропила. Ставить их нужно с шагом до 1 метра (лучше меньше), а в сами доски берите 150х50 мм. Крепите стропила к опорным столбам и брусьям при помощи болтов, а лишние выступающие части просто спилите.

Чтобы потом от навеса была хоть какая-то тень, сделайте частую обрешетку из брусков 5х5 см и закрепите их саморезами. А по периметру крыши закрепите лобовые доски 30х100 мм. По желанию на обрешетку установите понравившийся кровельный материал:

Вот как должен выглядеть в итоге такой навес:

Теперь давайте продемонстрируем всю эту теорию на практике. В этом проекте мастер пошел на хитрость, и создал из обрешетки и стропильных ног одну ровную и плоскую поверхность под будущее светопрозрачное покрытие.

Как ему это удалось? Он просто сделал надпилы в стропилах:

Если вы решили пристроить навес прямо к дому, его можно сделать полузакрытым, например, со шпалерой под виноградную плеть:

Вот как строят такой навес:

• Шаг 1. Начнем с вертикальных стоек, для которых нужно подготовить фундамент. Установить стойки нужно с шагом стропил навеса. Сделайте разметку и буром пробурите несколько шуфров глубиной от метра до полутора.
• Шаг 2. В получившиеся отверстия вставьте рубероидные гильзы, а в них – стойки из стальных труб. Выровняйте их.
• Шаг 3. Залейте в гильзы бетон, и подготовьте элементы деревянной конструкции.
• Шаг 4. Отшлифуйте доски, обработайте антисептиком и просверлите отверстия для будущего крепежа. В этом проекте были использованы доски 150х50.
• Шаг 5. Теперь в местах установки стропил нужно сделать пазы, а сами доски прикрутить и к дому, и к вертикальным стойкам. Используйте для этой цели гайкими, шайбами или длинными шпильками.
• Шаг 6. Переходим к изготовлению ската. Угол наклона нужно будет подсчитать заранее, учитывая монтажную особенность кровельного материала, снеговую нагрузку в вашем регионе и то, будет ли с главной крыши дома падать снег. Чем больше опасность того, что снеговая шапка проломит навес, тем круче он должен быть.
• Шаг 7. Установите стропила, от двух метров длиной и забейте гвоздями. Изготовьте обрешетку.
• Шаг 8. Теперь можно укладывать кровельное покрытие – то, какое вы выбрали изначально. Конечно, когда речь идет о доме, слишком крутую кровлю не делают ввиду большого расхода материалов, но для навеса и так много таковой не уйдет, и изменение угла наклона не сыграет решающую роль.
• Шаг 9. Закройте открытые торцы стропил вагонкой или лобовой доской, и прямо на нее закрепите водосток.
• Шаг 10. Открытые торцы стропил закрываем лобовой доской из вагонки, а на нее впоследствии смонтируете водосток.
• Шаг 11. Чтобы установить шпалеру, понадобится хоть примитивный, но фундамент. В этом плане наиболее удачным будет ленточный, прямо между стойками. Для этого выкопайте траншею на штык, затем насыпьте песок на 10 см и установите опалубку. Далее уложите арматуру и залейте все бетоном.
• Шаг 12. Поверх готового фундамента сделайте стенку из кирпича, а на нее установите шпалеры из реек 20х30 мм.
• Шаг 13. И, наконец, закройте столбы декоративными накладками (сайдинг и вагонка тоже подойдут).

Такой навес получается достаточно уютным! Ведь дерево наиболее близко к природе, и всегда удачно вписывается в ландшафт. Особенно, когда оно массивное и сохранило природную текстуру, не скрытую под слоем краски:

Впрочем, белая краска в декорировании такого навеса совсем неплоха:

Отметим, что древесина сама по себе стоит недорого, намного дешевле, чем металл, но если для вас в приоритете долговечность – можно приобрести также клееный брус. Такой изготавливают сразу из нескольких слоев древесины, а потому у него более сложная геометрия, повышенная прочность и цена.

Добротный кирпичный навес: в ансамбле с архитектурой дома

Как мы уже говорили, отличным вариантом в плане надежности, устойчивости и долговечности считается кирпичный навес. Его не нужно каждый год подкрашивать или как-то еще ухаживать, один раз построили – и все. При этом такой навес выглядит экологично, эстетично и абсолютно не подвержен огню.

Кирпичный навес всегда удачно вписывается в облик дома, из какого бы материала тот не был построен. Но для таких стоек нужен надежный фундамент (обычно бетонный), что еще более увеличит затраты. Посмотрите, как строят такие столбы:

Когда фундамент будет готов, переходите к кладке столбов, при этом армируя каждый ряд при помощи сетки. Важно выкладывать кирпичи так, чтобы не совпадали швы, а все пустоты заполнять раствором. Чтобы сами столбы получились ровными, между ними для удобства натягивают веревку.

Холодный и утонченный металл: ковка и профили

Из кованного металла получаются самые «невесомые» и изящные навесы:

Кованый метал прочный, надежный и устойчивый к окружающей среде. Такие навесы всегда изготавливают по индивидуальному заказу, куда можно привнести любые декоративные элементы, даже сделать на самом виду семейный герб! Кованая конструкция не только украсит участок, но и придаст ему эксклюзивности.

Основные правила для чертежей навесов

Выполняя чертеж навеса, следует учесть, что минимальна высота конструкции (от земли до нижнего края ската крыши) – 2000-2400 мм, максимальная зависит от вида кровельной системы.

Крыша – что учесть в чертежах

Выше мы подробно разобрали, как сделать расчет односкатной кровли для навеса, двускатная крыша рассчитывается по такому же принципу. Угол наклона зависит от выбора кровельного материала и климата в регионе:

• 45-60о – снежный районы;
• 9-20о – ветреные местности;
• 15-30о – универсальный наклон скатов, подходят практически все виды кровельных материалов: профнастил, рубероид, мягкая черепица, шифер, поликарбонат, оцинкованное железо, металлочерепица, ондулин и пр.

Одно- и двухскатные крыши оптимальны для всех видов навесов из дерева, кирпича, бетона, камня, для кованых изделий. Для сварных металлический конструкций, все больше, устраивают арочную кровлю. Чтобы грамотно рассчитать навес из металлопрофиля своими руками, чертежи должны отражать, помимо размеров постройки, радиус дуги крыши.

97755b208b16e89d69a56c0b4f2d92fe.jpe

Справедливости ради, скажем, что сварные и сборные металлоконструкции венчает не только арочная кровля, но и другие виды ферм. Расчет фермы для навеса, расчет конструкции навеса зависят от общих размеров постройки. Самостоятельно вычислить стропильную систему очень сложно, поэтому лучше воспользоваться онлайн калькулятором, обратиться к специалистам или взять за основу готовый проект стандартной фермы, как на фото ниже.

Пример, как сварить ферму для навеса, чертежи типовых конструкций

Материалы

Приведем стандартные материалы, которые подходят для всех типовых чертежей. Для деревянных навесов:

• Опоры, обвязка по периметру – брус профилированный или клееный, 100*100, 150-150 мм, оцилиндрованное бревно диаметром 200 мм. Расстояние между столбами 1,5-2,0 м.
• Стропила – доска обрезная 150*40 мм.
• Обрешетка – рейка 15-20*40, доска необрезная, фанера влагостойкая, ОСБ.

Чертеж деревянного навеса с расчетными размерами основных узлов конструкции

Металлические навесы:

• Вертикальные стойки – круглая труба диаметром 100-150 мм, пофилированная труба 50*50, 80*80 – для маленьких до 6 м конструкций, 100*100, 150*150* — для больших построек.
• Ферма для навеса, каркас (верхний и нижний пояс) – профтруба 40*40, 40*60, 30*60 мм – в зависимости от размера конструкции, толщина стенки 2-3 мм.
• Укосы и ребра жесткости фермы – металлопрофиль 50*25, 40*20, 25*25 мм, толщина – 2 мм.
• Обрешетка – профтруба 20*25, 20*40 мм.

Чертеж стандартного козырька

Характеристики профилированного кровельного листа

На приусадебных участках часто можно увидеть навесы самой разнообразной конструкции, построенные из различных строительных материалов. Их используют для хозяйственных нужд, в качестве автомобильной стоянки, беседок для отдыха и релаксации и т.д. Популярным материалом для постройки навесов является металлопрофиль.

Многие домовладельцы предпочитают обустраивать двускатный или односкатный навес из металлопрофиля своими руками, поскольку такая работа требует минимального владения строительными умениями.

Несмотря на все достоинства построек из металлопрофиля, их возведение требует составления проекта навеса из металла и проведения точных расчетов, которые значительно влияют на конечный результат работы и долговечность возведенной конструкции.

При сооружении навесов, имеющих многоугольную, округлую или нестандартную форму, основной проблемой является подгон труб согласно размерам или необходимость изогнуть их под определенным углом. Для этого требуется наличие специального инструментария.

До начала строительства нужно выполнить проектирование металлических навесов. В ходе этой работы определяются с габаритами будущей постройки в соответствии с ее назначением, месторасположением на участке, формой конструкции, типом кровли. Также нужно рассчитать уклон навеса из профнастила, который подойдет под проект.

Также во внимание принимают финансовые возможности владельцев недвижимости. После этого приступают к следующему этапу — составлению чертежей навесов из металлопрофиля.

Особенности

Многие считают односкатные навесы из металлопрофиля универсальной и надежной конструкцией. К особенностям подобных сооружений можно отнести следующие.

1. Простую технологию изготовления. Навесы из профнастила сделать нетрудно. Это примитивный каркас с элементами обрешетки, установка которого производится на четыре или более опоры.
2. Доступную стоимость. Профильная труба, которую нужно будет приобрести для организации стоек будущего навеса, стоит недорого. Конечно, стоимость металлопрофиля может различаться исходя из размеров, качества металла и назначения. Однако почти каждый может себе позволить покупку подобных изделий.
3. Долгий срок службы. При правильной обработке металлического каркаса конструкция прослужит долго, не заржавеет и не испортится. Для увеличения срока эксплуатации рекомендуется регулярно обновлять защиту.

Перечисленные особенности делают каркасы из металлопрофиля востребованными в загородных домах. Достоинство односкатного навеса из металла в том, что он создает надежное укрытие от дождя из снега, надолго сохраняя свою окраску и первоначальную красоту, при этом практически не требуя ухода.

Преимущества профнастила

Профнастил собрал в себе многие преимущества различных кровельных материалов:

1. доступная цена;
2. прочность и долговечность;
3. небольшой вес;
4. богатая цветовая палитра;
5. пожаробезопасность;
6. экологическая безопасность;
7. не требует сложного ухода.

Помимо перечисленных преимуществ, следует отметить стойкость к воздействию ультрафиолетовых лучей, это значит конструкция, изготовленная с применением профлиста, не будет выгорать с течением времени. Профлист с полимерным покрытием прослужит не менее 25-30 лет.

Как варить навес и собирать его

Как собирать навес

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Применение металлопрофиля

Металлопрофиль хорошо подходит для возведения навесов как хозяйственного, так и рекреационного назначения. Рекреационные применяются в качестве защиты от солнца и ветра над бассейнами, детскими площадками.

Хозяйственный навес сооружается в месте обустройства летней кухни, складирования хозяйственного инвентаря или в месте стоянки автомобиля. Конструкция навеса может быть отдельно стоящей или быть продолжением дома. В первом случае навес возводится на отдельных опорах, а во втором – одной или двумя сторонами опирается на стену дома.

Односкатный навес

Наиболее простой в установке – односкатный навес. При его возведении один ряд опор ниже второго, из-за чего лист металлопрофиля монтируется под наклоном. За счет такой конструкции крыши снег беспрепятственно сходит вниз.

Существуют и другие типы конструкций из металлопрофиля: двухскатные, арочные. В первом случае будет сложнее выполнить каркас и больше подбирать листов металлопрофиля для перекрытия кровли. Двускатный навес зачастую используется для защиты большого участка от ветра и дождя. Он более устойчивый к неблагоприятным погодным условиям.

Для выполнения арочного навеса необходимо будет воспользоваться услугами профессионалов. Арочную конструкцию сделать самому довольно сложно. Поэтому зачастую устанавливаются односкатные навесы.

Профнастил в качестве кровельного материала зачастую выбирают за счет его преимуществ:

• Экологичности.
• Долговечности.
• Стойкости к ультрафиолету.
• Стойкости к низким температурам.
• Долговечности.
• Прочности.
• Приемлемой стоимости.
• Простоты в уходе.
• Пожаробезопасности.

Помимо всех преимуществ профнастил легко можно смонтировать своими руками. Соорудить конструкцию можно без посторонней помощи, но при условии, что навес будет небольших размеров. Навес из металлопрофиля может преобразить экстерьер дома, если работу по его установке провести со знанием дела.

Большинство производителей предлагают готовый набор для сборки навеса. Достаточно разобраться в готовых чертежах и по ним собрать каркас. Но такой вариант обойдется дороже, чем сборка каркаса из отдельных профильных труб. В случае последнего варианта придется потратить время на подборку, подрезку опор.

Виды

По своей конструкции постройка имеет различные способы исполнения. Здесь все зависит от назначения навеса, материала и личных предпочтений хозяина. Сегодня построить пристройку можно различными способами с учетом выбранного материала. Для возведения опор могут применять металл или дерево. Аналогичным образом выполняется и кровельный каркас. А вот как смотрится металлический сайдинг под дерево, можно увидеть здесь.

Универсальность профнастила в том, что не нужно осуществлять подгон перекрытия под крепления

(Также стоит обратить своё внимание на то, как осуществляется обшивка фронтона профнастилом). А связана это с тем, что ребра листа сосредоточены очень близко и этого вполне достаточно, чтобы зафиксировать железное полотно

Облицовка по периметру также может быть различной. Пристроенная конструкция бывает открытой, отделанный досками с окнами, представлена в виде террасы.

А вот какие бывают козырьки и навесы над входом, можно увидеть здесь.

На видео- навес из профнастила примыкающий к дому:

https://youtube.com/watch?v=RxbGI0EqdnM

Навесы, выполненные из поликарбоната, могут иметь различную конструкцию. К самым распространённым стоит отнести:

• арочные;
• односкатные;
• двухскатные.

Их отличие между собой состоит в сложности установки и количестве затраченного материала.

А вот какие бывают навесы для машины из поликарбоната, и как их можно сделать, поможет понять данная информация.

Арка

Этот вариант навеса из поликарбоната имеет довольно привлекательный внешний вид. Чтобы пристроить ее к дому, необходимо иметь значительный строительный опыт, ведь данная конструкция отличается своей сложностью.

Навес арка из профнастила примыкающий к дому

Возникают они по той причине, что погоны крыши, к которым предстоит фиксировать профнастила, должны быть представлены в изогнутой форме. А для получения подобного изгиба задействуют специальное оснащение.

Односкатный навес

Этот вид пристройки из профнастила не нуждается в особом опыте и применении специального оборудования

Но при этом здесь потребуется повышенное внимание при выборе правильного угла наклона кровли

Односкатный навес

Благодаря ему навес не будет подвергаться постоянному скоплению снега зимой, а обрешетка освобождается от ненужного давления. Точно также можно выглядеть навес над крыльцом из поликарбоната.

bbb77658765d88a0938f3bf98f404168.jpe

6476b7940a6e681b8e66bb2f3b7c49e7.jpe

Двухскатный навес

Эта конструкция представляет собой полноценную крышу. Для получения такого навеса одного профнастила будет мало. Двускатная кровля может быть использована в том случае, когда требуется просторная летняя кухня открытого типа. Также существует другой вариант кровли – это многоскатная. Такого рода сооружение является самым сложным в плане выполнения. Изготовлять его могут только профессиональные строители.

Двухскатный навес

Если говорить про габариты навеса, то их выбор должен происходить с учетом нагрузки и предназначения конструкции. Навес, примыкающий к дому, не должен быть большим, иначе стена не сможет выдержать осуществляемую нагрузку. Если этот навес над крыльцом, то он не должен быть очень маленьким. А вот навес для авто рассчитывается с учетом его размеров. А вот как выглядит текстура стены под штукатуркой, можно посмотреть здесь.

Если машина небольшая, то она сможет поместиться под конструкцией не менее 2,3х5,5 м. Для внедорожника или грузового авто придется отыскать нагрузку с габаритами 3,5 х 6,6 м. Также стоит учитывать высоту навеса. Оптимальной принимается параметр 2,3 м. Но для газели этого будет недостаточно. При увеличении высоты навеса повышается вероятность попадания дождя и снега под пристройку.

Возможно

Особенности

Многие считают односкатные навесы из металлопрофиля универсальной и надежной конструкцией. К особенностям подобных сооружений можно отнести следующие.

1. Простую технологию изготовления. Навесы из профнастила сделать нетрудно. Это примитивный каркас с элементами обрешетки, установка которого производится на четыре или более опоры.
2. Доступную стоимость. Профильная труба, которую нужно будет приобрести для организации стоек будущего навеса, стоит недорого. Конечно, стоимость металлопрофиля может различаться исходя из размеров, качества металла и назначения. Однако почти каждый может себе позволить покупку подобных изделий.
3. Долгий срок службы. При правильной обработке металлического каркаса конструкция прослужит долго, не заржавеет и не испортится. Для увеличения срока эксплуатации рекомендуется регулярно обновлять защиту.

Перечисленные особенности делают каркасы из металлопрофиля востребованными в загородных домах. Достоинство односкатного навеса из металла в том, что он создает надежное укрытие от дождя из снега, надолго сохраняя свою окраску и первоначальную красоту, при этом практически не требуя ухода.

Определяемся с видом и размером навеса

Поставив перед собой задачу, построить навес из профнастила своими руками, нужно четко определиться с тем, как он будет выглядеть и что планируется прятать под навесом. Навесы из профнастила по своей конструкции могут быть примыкающими к дому и отдельностоящими. Примыкающий навес к дому обычно возводится над террасой или крыльцом, возможны примыкающие навесы для автомобиля.

Навес к дому делают из профнастила еще и в том случае, когда крыша дома выполнена из такого же материала. В таком случае навес и дом выглядят как единое целое.

По форме навесы бывают односкатными, двускатными и арочными. Односкатный навес самый простой для реализации своими руками. Крыша располагается под наклоном в одну сторону с тем, чтобы дождевая вода стекла на землю, кроме того, на крыше меньше оседает снег. Однако угол наклона не должен быть слишком большим. Это приведет к тому, что капли косого дождя будут попадать под навес, если конечно, навес не примыкает к дому.

В регионах со снежными зимами разумнее сделать двускатный навес, так как угол его наклона может быть большим, чем у односкатного. Двускатный навес может закрывать гораздо большую по площади территорию. Такая конструкция навеса предполагает наличие ферм, поскольку удерживающей силы балок будет недостаточно. Металлические фермы проще купить готовыми, чем делать их своими руками, тем более что они бывают разных размеров.

Привлекательнее всего будет смотреться арочный навес из профнастила, но он и самый сложный для строительства своими руками. Для того чтобы согнуть лист металла в дугу, нужно специальное оборудование, сделать это самому практически невозможно. Наибольшую дугу изгиба имеют навесы над крыльцом, поэтому их редко делают из профнастила.

Что касается размеров навеса, то они должны подбираться с учетом нагрузки и предназначения конструкции. Примыкающий к дому или зданию навес не должен быть слишком большим, нагрузка на стену не должна быть предельно допустимой. Если это навес над крыльцом, то он не должен быть слишком маленьким. Навес для машины рассчитывается исходя из габаритов машины.

Для небольшого автомобиля длиной 4,3 м и шириной 1,6 м площадка под навесом составит не менее 2,3х5,5 м. Для внедорожника или грузовой машины нужно искать площадку размером 3,5х6,6 м. При этом не забывайте о высоте навеса. Оптимальная высота составляет 2,3 м, но для газели этого может быть мало. Увеличивая высоту навеса, вы увеличите вероятность попадания дождя и снега под навес.

Составляем чертеж и смету

Перед строительством любого навеса нужно сначала составить чертеж и смету. Совсем не обязательно делать чертеж согласно всем нормам ГОСТа, достаточно указать все необходимые размеры навеса, и отразить его устройство. Рассмотрим, как сделать навес своими руками, на примере арочной конструкции для машины, не примыкающей к дому.

Площадь участка под навесом составляет 5,45х5,4 м, высота 2,1 м. Для индивидуальных размеров можно самостоятельно просчитать, какой материал потребуется для строительства, все формулы для этого есть в статье Как рассчитать навес и сделать чертеж. Для выбранной нами конструкции потребуется:

• профильная труба размером 80х80 мм и длиной 3 м – 6 штук;
• профильная труба на прогон размером 50х25х2 мм длиной 6 м – 6 штук;
• профнастил НС 35 х 1000 х 05 – 7 листов длиной 6 м. Он обеспечит хороший сток воды и выдержит нагрузку снега;
• оцинкованные саморезы;
• готовая бетонная смесь или цемент, песок и щебень;
• односкатные готовые фермы длиной 5,45 и высотой 1,17 м, изготовленные из профильной трубы 50х25х2 мм и 25х25х2 мм – 3 штуки.

И, конечно же, не обойтись без инструментов: рулетки, болгарки, маркера, дрели, шуруповерта.

Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор. Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями. Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему. Ферма конструируется в зависимости от типа крыши навеса.

Типы крыш навесов

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом. Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса. Прочными ребрами жесткости вы увеличите прочность всей конструкции. Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

• труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м;
• труба размером 2х40х40 мм используется в конструкции до 5,5 м;
• свыше 5, 5 м потребует трубу с размером 2х30х60 мм.

Расстояние между трубами не может быть более 1, 7 м, потому это нужно учитывать при планировании шага фермы. Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Изготовление и устройство навеса

Рассмотрим пошаговое изготовление навеса своими руками с покрытием из металлопрофиля.

Разметка и заливка фундамента

Для начала нужно подготовить инструменты:

• деревянные бруски;
• шнур;
• рулетка;
• угольник.

Разметку фундамента начинают с любой из сторон согласно размерам, указанным в чертеже. По краям забивают колышки и натягивают шнур, при этом при помощи угольника контролируют прямой угол. Затем шпагат натягивают по другим сторонам.

Для оценки правильности разметки, замеряют диагонали между противоположными углами: расстояние должно быть одинаковым.

Для навеса из профлиста не нужен слишком мощный фундамент. Это обусловлено тем, что на сооружение будут воздействовать всего лишь два фактора:

• снеговая нагрузка;
• ветровая нагрузка.

Наиболее простой вариант обустройства фундамента – пробурить яму глубиной 80 см, дно засыпать песком слоем 20 см, поставить опорную стойку из профильной трубы, выровняв ее при помощи отвеса. Пространство между стойкой заполняют бетонным составом. Чтобы силы морозного пучения не выдавливали опору наружу, к нижней части, как правило, приваривают металлическую пластину. Для выравнивания стойки, перед бетонированием ее закрепляют временными распорками из металлических или деревянных подпорок.

Сооружение ферм

Конструкции ферм бывают разные, но все они рассчитаны на большие нагрузки.

К наиболее востребованным относятся такие конструкции:

• прямоугольная;
• треугольная;
• арочная.

Для ферм чаще всего применяют квадратный металлопрофиль, круглую трубу, уголок либо швеллер.

Монтаж

Если расстояние между опорными стойками не более 5 м, то для верхней горизонтальной обвязки можно использовать квадратные трубы такой же размерности, что и для самих стоек, например, 40х40х2 мм.

В зависимости от конкретной ситуации может потребоваться усиление подпорками по диагонали. Если расстояние между опорами превышает 5 м, необходимо задействовать прямоугольные фермы, которые характеризуются большей надежностью и возможностью выдерживать высокие нагрузки.

e99efaa3c1012a79f0d823a828f4f4a0.jpe

В процессе проведения работ на высоте запрещается эксплуатация приставных лестниц: в целях безопасности задействуют строительные леса.

Обрешетка

Обрешеточная конструкция закрепляется сваркой перпендикулярно фермам из металлопрофиля квадратного либо прямоугольного сечения. Шаг между элементами обрешетки выбирают в пределах 300-700 мм, что зависит от толщины профлиста и его конфигурации.

В процессе монтажа обрешетки плоскость выравнивают и проверяют при помощи шнура, который натягивают от нижней части крыши до конька, при этом следует избегать отклонений более чем на 2 мм. В целях защиты элементов стропильной конструкции, перед монтажом их следует покрыть красящим материалом для металла.

Монтаж профлиста

Для сооружения навеса рекомендуется использовать несущий профнастил, обозначаемый индексом H.

Для фиксации кровельного материала применяют специальный крепеж, состоящий из саморезов в форме сверла, которые завинчиваются при помощи шуруповерта.

Такой крепеж монтируется с использованием прорезиненной шайбы для обеспечения герметичности. Установка самореза производится в нижний желобок. Таким образом обеспечивается плотное прилегание профнастила к обрешетке.

Если конструкция крыши выполняется из двух скатов, место стыковки на коньке закрывается коньковым элементом. Таковой можно приобрести либо изготовить самостоятельно из листа оцинковки. Монтаж этой детали производят саморезами к верхнему желобу профлиста. Чтобы конструкция кровли была максимально жесткой, рекомендуется использовать цельные листы кровельного материала. Это позволит выдерживать высокие снеговые и ветровые нагрузки.

Поскольку профнастил изготавливается методом прокатки металлических листов, на заказ можно сделать материал, разный по форме, профилю и длине.
